Trong xây dựng và đo đạc địa chất, máy đo thủy bình là thiết bị thiết yếu giúp xác định chính xác cao độ nhờ khả năng thiết lập mặt phẳng ngắm nằm ngang chuẩn xác. Việc vận hành thành thạo thiết bị này giúp các nhà thầu tối ưu hóa quy trình thi công và hạn chế tối đa sai sót kỹ thuật.

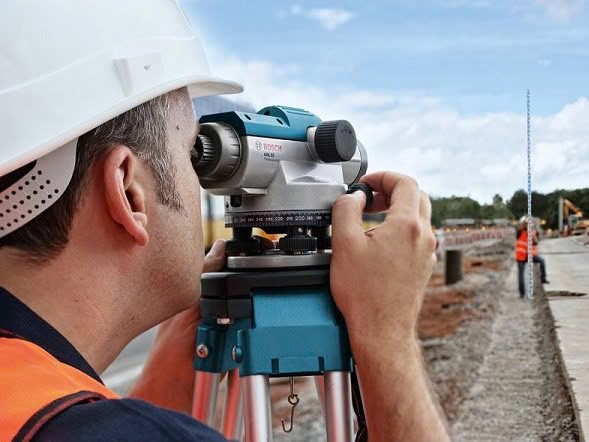

Máy đo thủy bình
1. Cấu tạo cơ bản của máy đo thủy bình
Để vận hành thiết bị một cách hiệu quả: Bạn cần hiểu rõ cấu trúc vật lý và cơ học cấu thành nên máy. Về cơ bản, một chiếc máy đo thủy bình tiêu chuẩn được cấu tạo từ ba bộ phận chính bao gồm ống kính, bộ phận cân bằng và bộ phận điều quang.
Ống kính là bộ phận quang học quan trọng nhất: Nó bao gồm vật kính, thị kính và dây chữ thập để người đo ngắm mục tiêu.
Bộ phận cân bằng tự động sử dụng hệ thống con lắc treo bằng dây kim loại giúp tự động đưa tia ngắm về trạng thái nằm ngang tuyệt đối, ngay cả khi máy bị nghiêng nhẹ.
Đế máy bao gồm ba ốc cân bằng giúp kỹ sư dễ dàng điều chỉnh bọt thủy tròn vào tâm.
Ngoài ra: Thân máy còn được tích hợp bàn độ ngang để đo các góc cơ bản và vỏ máy thường được chế tạo bằng hợp kim hoặc nhựa cao cấp đạt tiêu chuẩn IP cao để kháng bụi và nước trên công trường.

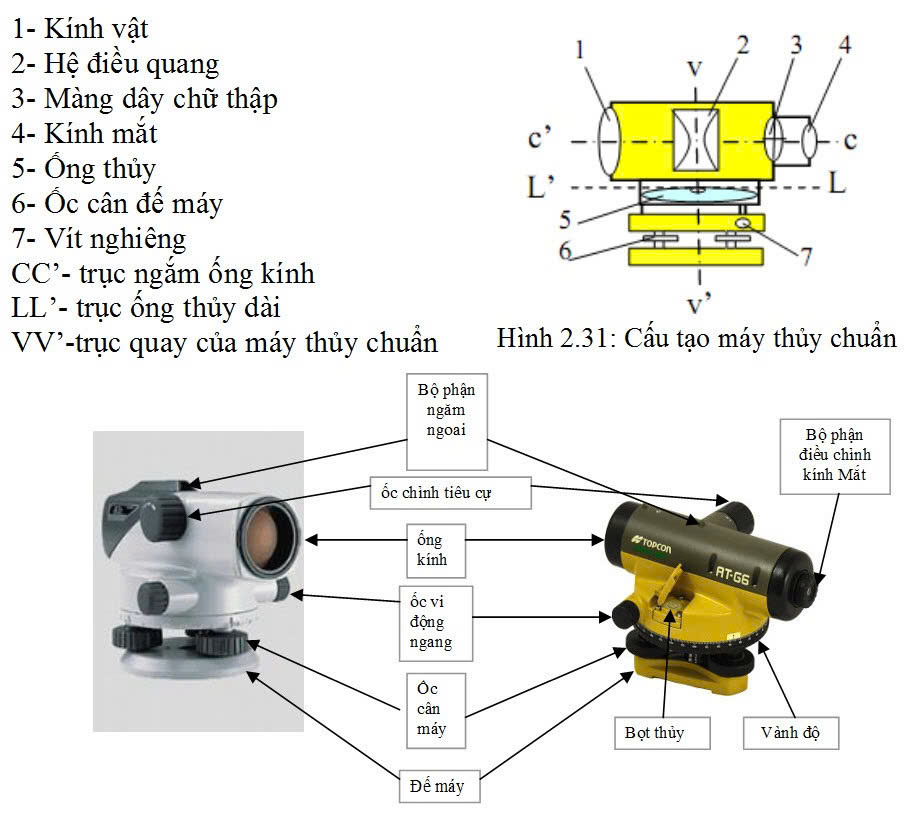

Cấu tạo cơ bản của máy đo thủy bình
2. Hướng dẫn cách sử dụng máy đo thủy bình chuẩn kỹ thuật
Quy trình vận hành máy đo thủy bình đòi hỏi sự tỉ mỉ và tuân thủ các bước kỹ thuật nghiêm ngặt để đảm bảo số liệu thu thập không bị sai lệch.
Bước 1: Thiết lập chân máy và cân bằng máy
Bạn cần dựng chân máy ở vị trí nền đất vững chắc, điều chỉnh chiều cao chân máy phù hợp với tầm mắt của người đo và khóa chặt các ốc chân.
Đặt máy đo thủy bình lên đầu chân máy và siết chặt ốc trung tâm. Hãy tiến hành xoay ba ốc cân bằng ở đế máy để đưa bọt thủy tròn vào vị trí trung tâm của vòng tròn chỉ thị.
Bước 2: Ngắm và đọc số trên mia
Người đứng máy hướng ống kính về phía cây mia đặt tại điểm cần đo, sử dụng bộ phận ngắm sơ bộ để bắt mục tiêu tương đối.
Bạn vặn núm điều quang để nhìn rõ các vạch chia trên mia và vặn ốc vi động ngang để đưa sợi chỉ đứng của dây chữ thập trùng khít với tim mia.
Hãy tiến hành đọc số tại ba chỉ là chỉ trên, chỉ giữa và chỉ dưới: Hiệu số giữa chỉ trên và chỉ dưới nhân với hằng số máy sẽ cho ra khoảng cách từ máy đến mia, trong khi trị số chỉ giữa chính là giá trị cao độ phục vụ cho phép tính chênh cao.

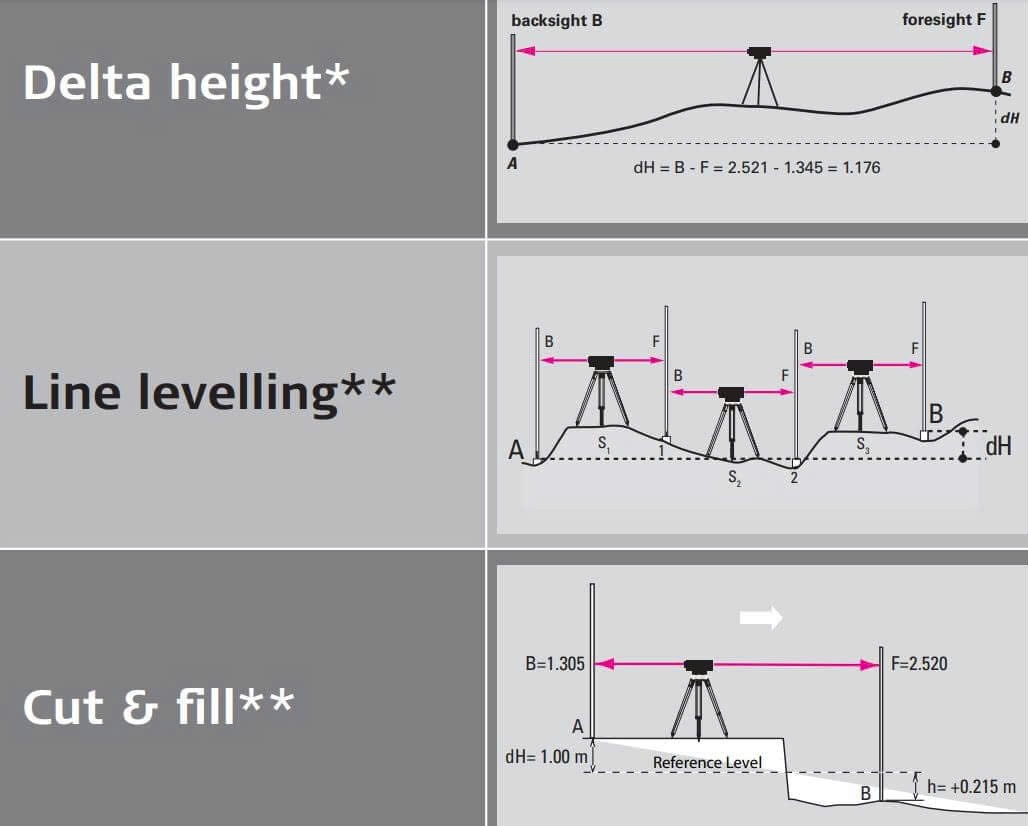

Ngắm và đọc số trên mia
3. Ứng dụng thực tế của thiết bị trong thi công công trình
Nhờ tính linh hoạt và độ chính xác cao, thiết bị này được ứng dụng rộng rãi trong hầu hết các giai đoạn thi công của một dự án xây dựng.
Trong thi công phần thô và hoàn thiện nhà cao tầng
Máy đo thủy bình là công cụ chính để truyền cốt cao độ từ mốc chuẩn bên ngoài vào trong công trường. Thiết bị hỗ trợ kiểm tra cao độ của sàn bê tông, độ phẳng của dầm và khống chế độ cao của các cột chịu lực. Quá trình này giúp đảm bảo toàn bộ tòa nhà được xây dựng theo đúng bản vẽ thiết kế, tránh hiện tượng lệch tầng hay lún không đều.
Trong xây dựng hạ tầng giao thông và thủy lợi
Máy giúp định vị cao độ nền đường, độ dốc của lòng mương thoát nước và các hệ thống cống ngầm. Việc khống chế chính xác độ dốc dọc và dốc ngang của mặt đường giúp hệ thống thoát nước vận hành trôi chảy, hạn chế tối đa hiện tượng ngập úng cục bộ khi trời mưa lớn.
Ngoài ra: Thiết bị còn được sử dụng để tính toán khối lượng đào đắp đất đá thông qua phương pháp đo trắc dọc và trắc ngang hiện trạng địa hình.

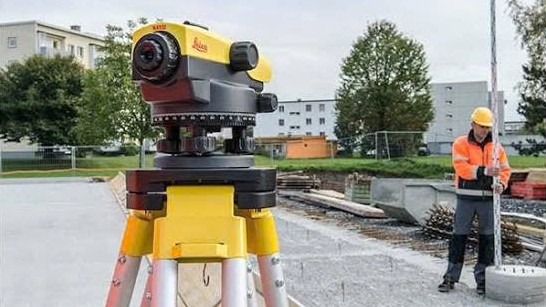

Ứng dụng thực tế của thiết bị trong thi công công trình
4. Địa chỉ mua máy thủy bình chính hãng, uy tín
MÁY ĐỊNH VỊ XYZ PHÂN PHỐI CHÍNH HÃNG MÁY TRẮC ĐỊA
CÔNG TY TNHH MÁY ĐỊNH VỊ XYZ Tự hào là đơn vị hàng đầu chuyên cung cấp các loại máy trắc địa chính hãng, phục vụ hiệu quả cho các dự án xây dựng, khảo sát địa hình, giao thông và quản lý địa chính. Chúng tôi mang đến những giải pháp công nghệ tiên tiến nhất, giúp công việc của bạn đạt độ chính xác cao và hiệu suất vượt trội.
Khi chọn mua máy trắc địa tại XYZ, quý khách sẽ được:
- Sản phẩm chính hãng 100%: Chúng tôi cam kết cung cấp thiết bị từ các thương hiệu uy tín, có đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
- Hỗ trợ kỹ thuật toàn diện: Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hướng dẫn sử dụng chi tiết, cài đặt phần mềm và hỗ trợ kỹ thuật tận nơi, giúp bạn làm chủ thiết bị một cách nhanh chóng.
- Dịch vụ hậu mãi chuyên nghiệp: Bên cạnh chính sách bảo hành chính hãng, chúng tôi còn cung cấp dịch vụ bảo trì và hiệu chuẩn định kỳ, đảm bảo máy luôn hoạt động ổn định và chính xác.
- Giao hàng và chi phí tối ưu: Chúng tôi hỗ trợ giao hàng toàn quốc miễn phí, đảm bảo sản phẩm đến tay khách hàng nhanh chóng với mức giá cạnh tranh nhất.
Hãy liên hệ với chúng tôi ngay hôm nay để nhận được tư vấn chuyên sâu và báo giá ưu đãi đặc biệt.
Địa chỉ: 57 Phổ Quang, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam
Điện thoại: 0824 99 10 99
Email: maydinhvixyz@gmail.com
Website: maydinhvixyz.com
5. Kết luận
Máy đo thủy bình chính là chiếc thước đo tiêu chuẩn giữ cho mọi công trình luôn được xây dựng trên những mặt phẳng hoàn hảo. Việc hiểu đúng cấu tạo và thành thạo cách sử dụng thiết bị này không chỉ nâng cao tính chuyên nghiệp của người kỹ sư trắc địa mà còn là tấm lá chắn bảo vệ chất lượng cho mọi công trình kiến trúc. Hãy luôn chú ý kiểm định máy định kỳ để đảm bảo hằng số máy luôn nằm trong giới hạn cho phép, mang lại sự tin cậy tuyệt đối cho mọi số liệu khảo sát.
