Dù hiện nay có sự xuất hiện của nhiều loại máy móc hiện đại tích hợp công nghệ vệ tinh, nhưng máy kinh vĩ vẫn là công cụ không thể thiếu để đảm bảo độ chính xác về góc và hướng trong thi công. Bài viết này sẽ giúp bạn hiểu rõ máy kinh vĩ là gì, cấu tạo của chúng ra sao và những ứng dụng thực tế trong lĩnh vực trắc địa và xây dựng công trình hiện đại.

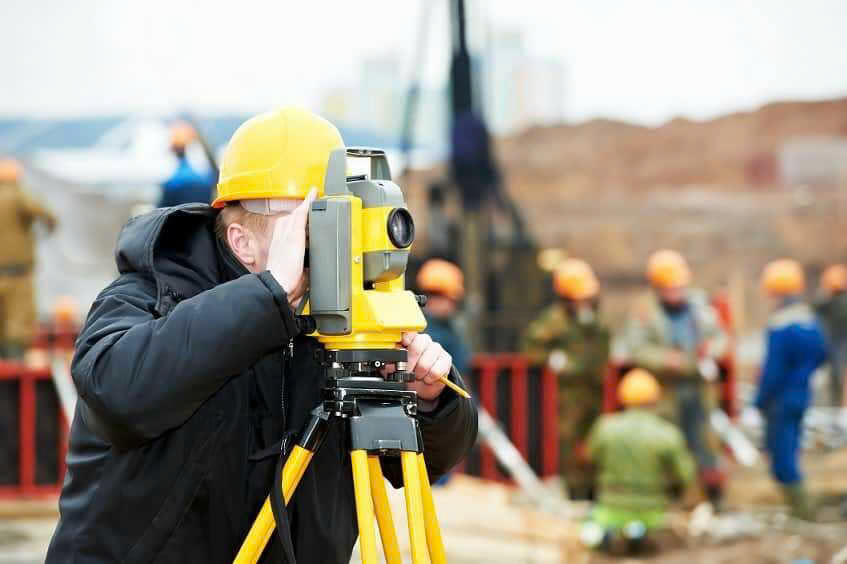

Máy kinh vĩ
1. Máy kinh vĩ là gì? Khái niệm và nguyên lý hoạt động
Máy kinh vĩ là một thiết bị đo đạc chuyên dụng được thiết kế để đo các góc ngang và góc đứng trong không gian ba chiều. Hiểu một cách đơn giản, nếu máy thủy bình dùng để xác định độ chênh cao thì máy kinh vĩ dùng để xác định phương hướng và độ nghiêng của các đối tượng. Thiết bị này được lắp đặt trên một giá đỡ ba chân (tripod) và có khả năng xoay linh hoạt quanh trục đứng và trục ngang.
Nguyên lý hoạt động của máy kinh vĩ dựa trên việc ngắm vào một mục tiêu thông qua ống kính quang học. Khi người đo xoay máy để bắt mục tiêu, các vòng chia độ (bàn độ) bên trong máy sẽ ghi lại các giá trị góc. Đối với máy kinh vĩ quang học truyền thống, người dùng sẽ đọc trị số qua hệ thống kính lúp và thang chia độ bằng thủy tinh. Trong khi đó, các dòng máy kinh vĩ điện tử hiện đại sẽ hiển thị số liệu trực tiếp trên màn hình LCD, giúp giảm thiểu sai số do con người và tăng tốc độ làm việc.
2. Cấu tạo cơ bản của máy kinh vĩ
Để đạt được độ chính xác đến từng giây (arc-second), máy kinh vĩ được cấu tạo từ nhiều bộ phận cơ khí và quang học tinh vi. Các thành phần chính bao gồm:
Ống kính là bộ phận dùng để quan sát mục tiêu. Nó có khả năng phóng đại hình ảnh và có hệ thống lưới chữ thập để người đo có thể ngắm chính xác vào tâm điểm của mục tiêu hoặc mia.
Bàn độ ngang và bàn độ đứng là hai đĩa tròn được chia độ từ 0 đến 360 độ. Bàn độ ngang dùng để đo góc kẹp giữa hai phương hướng trên mặt phẳng nằm ngang, còn bàn độ đứng dùng để đo góc nghiêng hoặc góc thiên đỉnh của mục tiêu.
Hệ thống cân bằng bao gồm các bọt thủy tròn và bọt thủy dài. Đây là bộ phận cực kỳ quan trọng giúp đảm bảo trục của máy được dựng thẳng đứng tuyệt đối so với mặt phẳng trọng trường trước khi tiến hành đo đạc.Trong sự phát triển mạnh mẽ của ngành xây dựng và hạ tầng tại Việt Nam vào năm 2026, các thiết bị đo đạc chính xác đã trở thành xương sống cho mọi dự án. Một trong những thiết bị có lịch sử lâu đời và vẫn giữ vai trò quan trọng bậc nhất chính là máy kinh vĩ.
Bộ phận đế máy và ốc cân máy dùng để gắn máy vào chân giá đỡ và điều chỉnh độ cân bằng của máy một cách tinh vi.

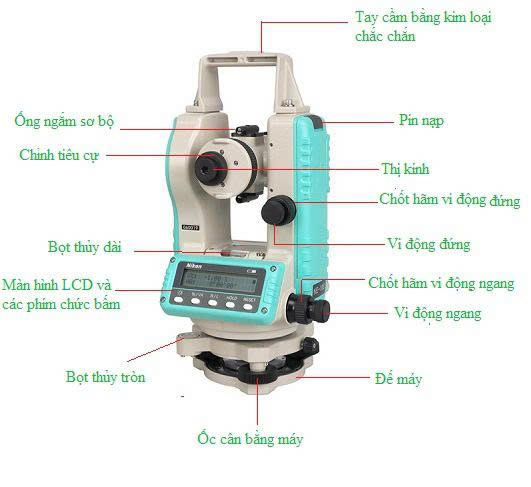

Cấu tạo cơ bản của máy kinh vĩ
3. Phân loại các dòng máy kinh vĩ hiện nay
Trên thị trường năm 2026, máy kinh vĩ thường được chia thành hai loại chính dựa trên công nghệ hiển thị và cách thức hoạt động.
Máy kinh vĩ quang học
Là dòng máy sử dụng hệ thống lăng kính và thấu kính để phản chiếu hình ảnh của vòng chia độ vào mắt người đo.
Ưu điểm lớn nhất của dòng máy này là không cần sử dụng pin, có thể làm việc bền bỉ trong mọi điều kiện thời tiết và môi trường mà không sợ hỏng hóc mạch điện tử.
Tuy nhiên, nó đòi hỏi người vận hành phải có kỹ năng đọc số và ghi chép cẩn thận.

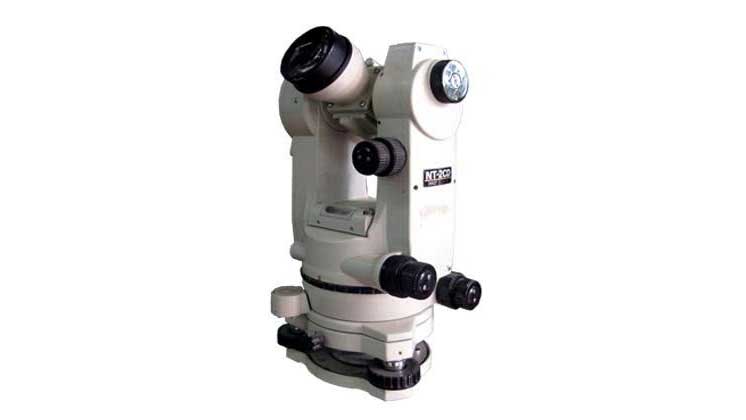

Máy kinh vĩ quang học
Máy kinh vĩ điện tử
Đây là sự cải tiến vượt bậc khi tích hợp bộ cảm biến đọc góc tự động. Kết quả đo được hiển thị ngay lập tức dưới dạng kỹ thuật số trên màn hình.
Các dòng máy này thường hỗ trợ nhiều tính năng thông minh như tự động tính toán trung bình các lần đo, lưu trữ dữ liệu tạm thời và có đèn nền hỗ trợ làm việc trong điều kiện thiếu sáng.
Hiện nay, máy kinh vĩ điện tử đang chiếm ưu thế hoàn toàn tại các công trường xây dựng nhờ sự tiện dụng và giảm bớt gánh nặng tính toán cho kỹ sư.

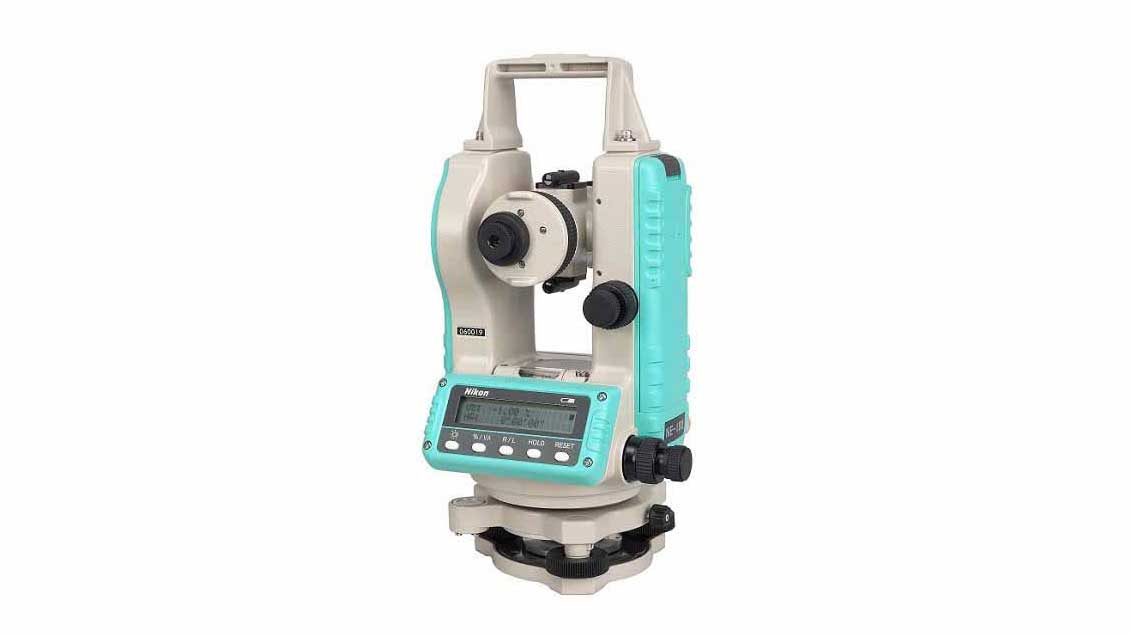

Máy kinh vĩ điện tử
4. Ứng dụng của máy kinh vĩ trong ngành trắc địa
Trong trắc địa, máy kinh vĩ được coi là thiết bị nền tảng để thiết lập các hệ thống tọa độ và bản đồ.
Đo góc và thiết lập lưới khống chế
Kỹ sư trắc địa sử dụng máy kinh vĩ để thiết lập các tam giác đạc, từ đó xây dựng nên mạng lưới các điểm mốc có tọa độ chính xác. Đây là cơ sở để triển khai tất cả các công tác đo đạc khác của dự án.
Khảo sát địa hình và vẽ bản đồ chi tiết
Bằng cách kết hợp giữa đo góc bằng máy kinh vĩ và đo khoảng cách bằng thước thép hoặc máy đo khoảng cách LASER, người khảo sát có thể xác định chính xác vị trí của các vật thể địa vật, địa hình để xây dựng nên bản đồ hiện trạng mặt bằng.
5. Ứng dụng của máy kinh vĩ trong xây dựng công trình
Trong lĩnh vực thi công xây dựng, máy kinh vĩ đóng vai trò là “mắt thần” giúp đảm bảo công trình được xây dựng đúng vị trí và hình dáng theo thiết kế.
Định vị tim trục và chuyển điểm thiết kế ra thực địa
Sau khi có bản vẽ thiết kế, máy kinh vĩ được dùng để phóng các đường trục của tòa nhà lên mặt đất, xác định vị trí chính xác của các cọc móng và cột trụ. Điều này đảm bảo toàn bộ cấu trúc công trình không bị lệch lạc so với quy hoạch ban đầu.
Kiểm tra độ thẳng đứng của cấu trúc
Đây là ứng dụng không thể thiếu khi thi công nhà cao tầng, tháp truyền hình hay các ống khói công nghiệp. Kỹ sư sử dụng máy kinh vĩ để kiểm tra xem các cột, vách bê tông có bị nghiêng hay không. Bằng cách ngắm dọc theo trục đứng, máy kinh vĩ cho phép phát hiện những sai lệch dù là nhỏ nhất, giúp điều chỉnh kịp thời trước khi bê tông đông kết.
Xây dựng hạ tầng giao thông và cầu đường
Sử dụng máy kinh vĩ để định hướng các đoạn đường thẳng, các đường cong chuyển tiếp và đảm bảo các trụ cầu được đặt đúng vị trí tọa độ giữa dòng sông hoặc trên các địa hình chia cắt.

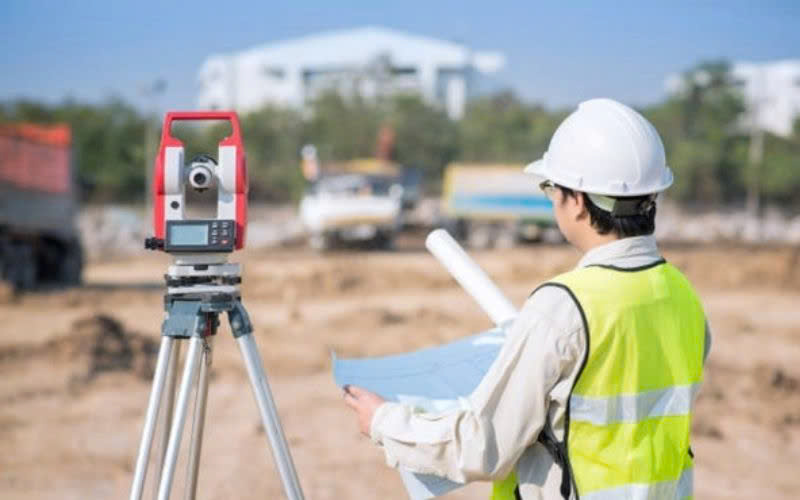

Ứng dụng của máy kinh vĩ trong xây dựng công trình
6. Bảo quản và kiểm định máy kinh vĩ định kỳ
Là một thiết bị quang học chính xác, máy kinh vĩ cần được chăm sóc đặc biệt. Sau mỗi ngày làm việc, máy phải được lau sạch bụi bẩn bằng chổi mềm và khăn chuyên dụng. Nếu máy bị ẩm do làm việc dưới mưa, cần phải để máy khô tự nhiên trước khi cất vào hộp kín để tránh nấm mốc làm hỏng hệ thống lăng kính.
Công tác kiểm định định kỳ là bắt buộc theo tiêu chuẩn ISO và quy định của ngành xây dựng. Cứ mỗi 6 tháng, máy kinh vĩ nên được đưa đến các trung tâm kỹ thuật uy tín để kiểm tra sai số góc i, sai số dọi tâm và độ ổn định của các trục quay. Một chiếc máy được hiệu chuẩn tốt sẽ giúp kỹ sư tự tin hơn trong công việc và tránh được những sai lầm gây thiệt hại lớn về kinh tế cho công trình.
7. Địa chỉ mua máy kinh vĩ chính hãng, uy tín
MÁY ĐỊNH VỊ XYZ PHÂN PHỐI CHÍNH HÃNG MÁY TRẮC ĐỊA
CÔNG TY TNHH MÁY ĐỊNH VỊ XYZ Tự hào là đơn vị hàng đầu chuyên cung cấp các loại máy trắc địa chính hãng, phục vụ hiệu quả cho các dự án xây dựng, khảo sát địa hình, giao thông và quản lý địa chính. Chúng tôi mang đến những giải pháp công nghệ tiên tiến nhất, giúp công việc của bạn đạt độ chính xác cao và hiệu suất vượt trội.
Khi chọn mua máy trắc địa tại XYZ, quý khách sẽ được:
- Sản phẩm chính hãng 100%: Chúng tôi cam kết cung cấp thiết bị từ các thương hiệu uy tín, có đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
- Hỗ trợ kỹ thuật toàn diện: Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hướng dẫn sử dụng chi tiết, cài đặt phần mềm và hỗ trợ kỹ thuật tận nơi, giúp bạn làm chủ thiết bị một cách nhanh chóng.
- Dịch vụ hậu mãi chuyên nghiệp: Bên cạnh chính sách bảo hành chính hãng, chúng tôi còn cung cấp dịch vụ bảo trì và hiệu chuẩn định kỳ, đảm bảo máy luôn hoạt động ổn định và chính xác.
- Giao hàng và chi phí tối ưu: Chúng tôi hỗ trợ giao hàng toàn quốc miễn phí, đảm bảo sản phẩm đến tay khách hàng nhanh chóng với mức giá cạnh tranh nhất.
Hãy liên hệ với chúng tôi ngay hôm nay để nhận được tư vấn chuyên sâu và báo giá ưu đãi đặc biệt.
Địa chỉ: 57 Phổ Quang, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam
Điện thoại: 0824 99 10 99
Email: maydinhvixyz@gmail.com
Website: maydinhvixyz.com
8. Kết luận
Máy kinh vĩ dù đã có lịch sử phát triển lâu dài nhưng vẫn chứng minh được giá trị bền vững trong ngành trắc địa và xây dựng. Với khả năng xác định góc chính xác tuyệt đối, thiết bị này đóng vai trò quyết định đến sự thành bại về mặt kỹ thuật của các công trình kiến trúc. Hiểu rõ máy kinh vĩ là gì và vận dụng thành thạo các tính năng của nó là yêu cầu cơ bản đối với mỗi kỹ sư xây dựng hiện đại.
Hy vọng bài viết này đã cung cấp cho bạn những kiến thức bổ ích và thực tế về máy kinh vĩ. Việc đầu tư vào một thiết bị chất lượng và làm chủ công nghệ đo đạc chính là chìa khóa để kiến tạo nên những công trình vĩ đại, an toàn và bền vững theo thời gian.
