Hướng dẫn sử dụng máy toàn đạc Leica TS02: Bí quyết khảo sát hiệu quả

Máy toàn đạc Leica TS02 từ lâu đã là một công cụ đo đạc quen thuộc và đáng tin cậy đối với các kỹ sư trắc địa và kỹ sư xây dựng. Với sự kết hợp giữa công nghệ tiên tiến của Leica và thiết kế thân thiện với người dùng, dòng máy này mang lại hiệu suất làm việc cao và độ chính xác vượt trội. Tuy nhiên, để khai thác tối đa tiềm năng của thiết bị, việc nắm vững hướng dẫn sử dụng máy toàn đạc Leica TS02 là vô cùng quan trọng. Bài viết này sẽ đi sâu vào từng bước thao tác, từ khâu chuẩn bị, thiết lập máy cho đến các ứng dụng đo đạc cơ bản, giúp bạn trở thành một chuyên gia sử dụng máy một cách hiệu quả nhất.

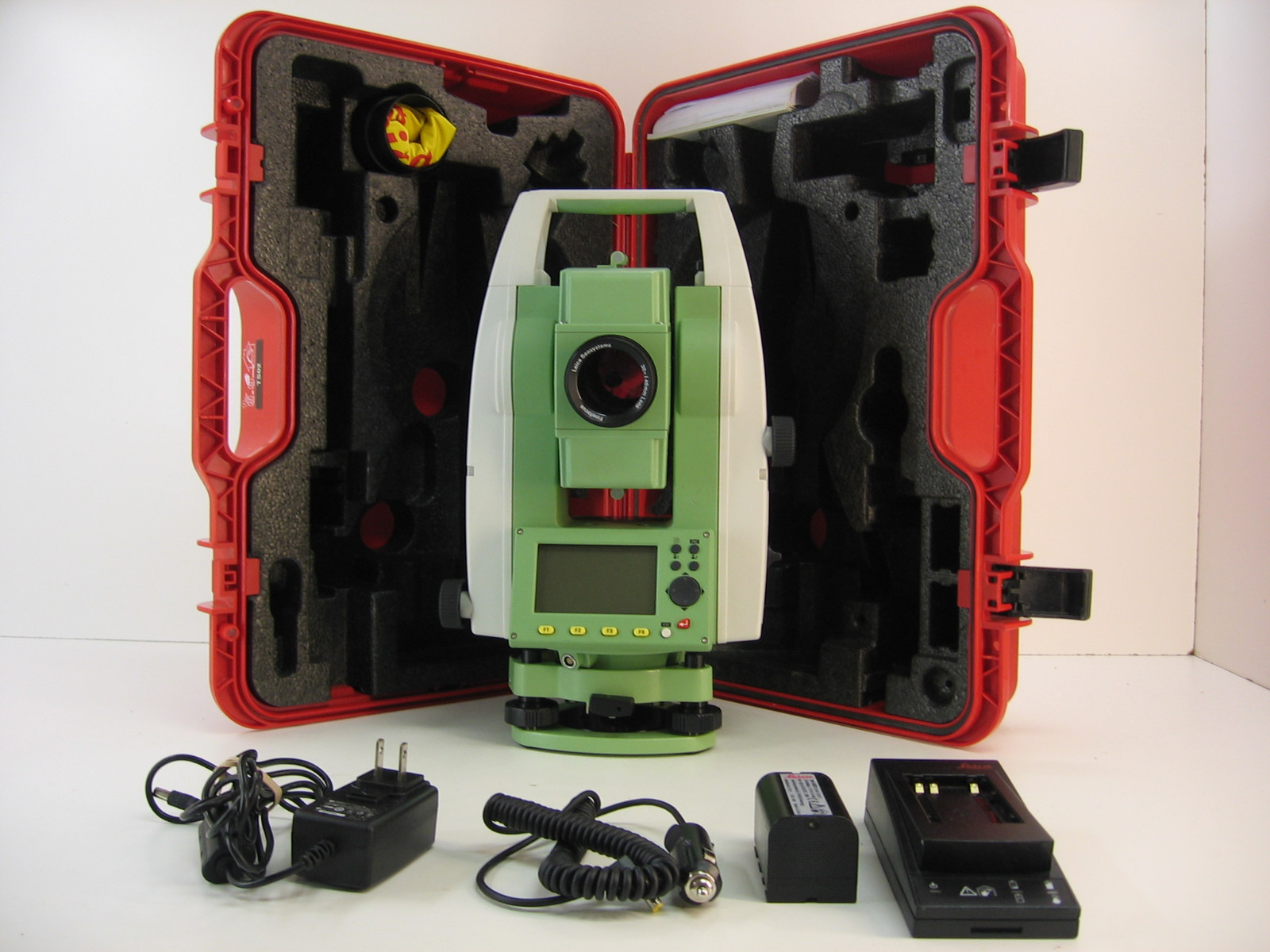

1. Tổng quan về máy toàn đạc Leica TS02

Máy toàn đạc Leica TS02 là một trong những sản phẩm nổi bật thuộc dòng Leica FlexLine, được thiết kế cho các công việc đo đạc thông thường nhưng vẫn đảm bảo độ chính xác và độ bền cao. Đây là một thiết bị quang học điện tử tích hợp, có khả năng đo góc, đo khoảng cách và tự động tính toán tọa độ một cách nhanh chóng. Các tính năng chính bao gồm:

• Độ chính xác cao: Sai số góc chỉ 2″ hoặc 5″ (tùy model), phù hợp với nhiều loại công trình.
• Ống kính chất lượng: Hệ thống quang học của Leica mang lại hình ảnh sắc nét, giúp người dùng dễ dàng ngắm mục tiêu.
• Đo khoảng cách không gương: Có khả năng đo khoảng cách trực tiếp đến các bề mặt mà không cần gương phản xạ, rất tiện lợi khi làm việc ở các khu vực khó tiếp cận.
• Phần mềm dễ sử dụng: Giao diện phần mềm trực quan, giúp người dùng thao tác nhanh chóng và hiệu quả.

2. Hướng dẫn sử dụng máy toàn đạc Leica TS02: Các bước cơ bản

Chuẩn bị trước khi làm việc

Đây là bước đầu tiên và quan trọng nhất trong hướng dẫn sử dụng máy toàn đạc Leica TS02. Một sự chuẩn bị kỹ lưỡng sẽ giúp quá trình làm việc diễn ra suôn sẻ và đạt kết quả chính xác nhất.

• Kiểm tra thiết bị: Đảm bảo pin của máy và sổ tay điện tử đã được sạc đầy. Kiểm tra các phụ kiện đi kèm như gương, sào gương, và chân máy xem có hư hỏng không.
• Lựa chọn vị trí đặt máy: Vị trí đặt máy cần vững chắc, tầm nhìn thông thoáng, không bị che khuất bởi các vật cản như cây cối, nhà cao tầng.
• Lên kế hoạch đo đạc: Xác định các điểm cần đo, điểm đặt máy, và điểm định hướng.

Giới thiệu chung

Ý nghĩa các ký tự thường gặp trên máy toàn đạc Leica TS02

• EDM: Cho phép hiển thị hay thay đổi các tham số hiệu chuẩn liên quan đến đo độ dài.

• ALL: Cho phép đo và lưu trữ các giá trị về góc, cạnh, tọa độ,… vào bộ nhớ của máy.

• DIST: Cho phép đo và hiển thị các giá trị về góc, cạnh, tọa độ (không lưu).

• NEXT: Xem tiếp màn hình sau đó.

• PREV: Xem lại màn hình trước đó.

• STATION: Trạm máy.

• INPUT: Nhập dữ liệu.

• FIND: Thực hiện tìm điểm đo, trạm máy hay code.

• COMP: Đặt các chế độ bù nghiêng, 2 trục hoặc tắt bù.

• SetHz: Đặt hướng khởi đầu.

• hr: Chiều cao của gương.

• hi: Chiều cao của máy.

• HO: Độ cao H của trạm máy.

• NO: Tọa độ X của trạm máy.

• EO: Tọa độ Y của trạm máy.

• H: Tọa độ H của điểm đo.

• N: Tọa độ X của điểm đo.
• E: Tọa độ Y của điểm đo

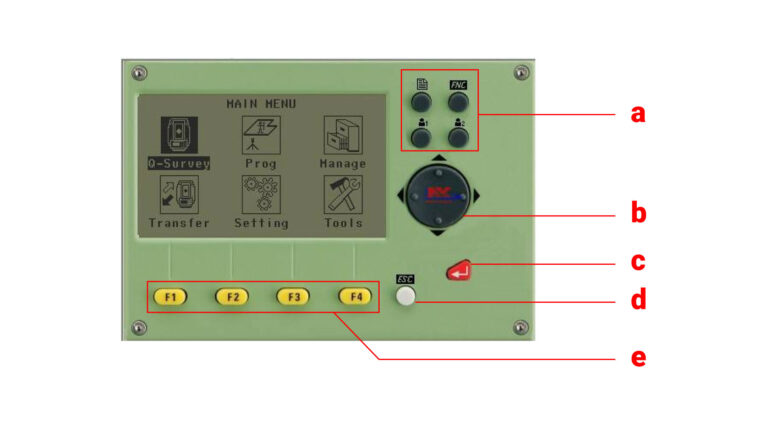

Bàn phím máy toàn đạc Leica TS02

a – Phím cố định của máy

b – Phím di chuyển 4 chiều

c – Phím Enter (chấp nhận lệnh)

d – Phím ESC (thoát khỏi lệnh hiện tại)

e – Các phím chức năng (tại mỗi màn hình sẽ có các chức năng khác nhau)

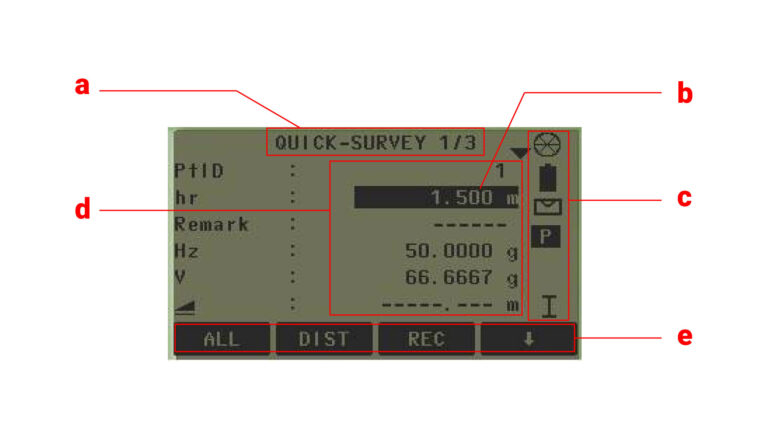

Màn hình máy toàn đạc Leica TS02

a – Tiêu đề của màn hình

b – Dòng lựa chọn, trường có hiệu lực

c – Tình trạng của các biểu tượng

d – Các trường

e – Các phím mềm (phím chức năng thay đổi)

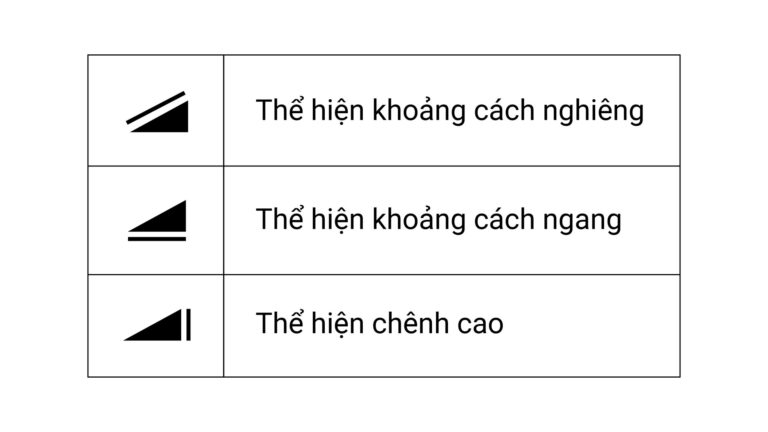

Các ký hiệu

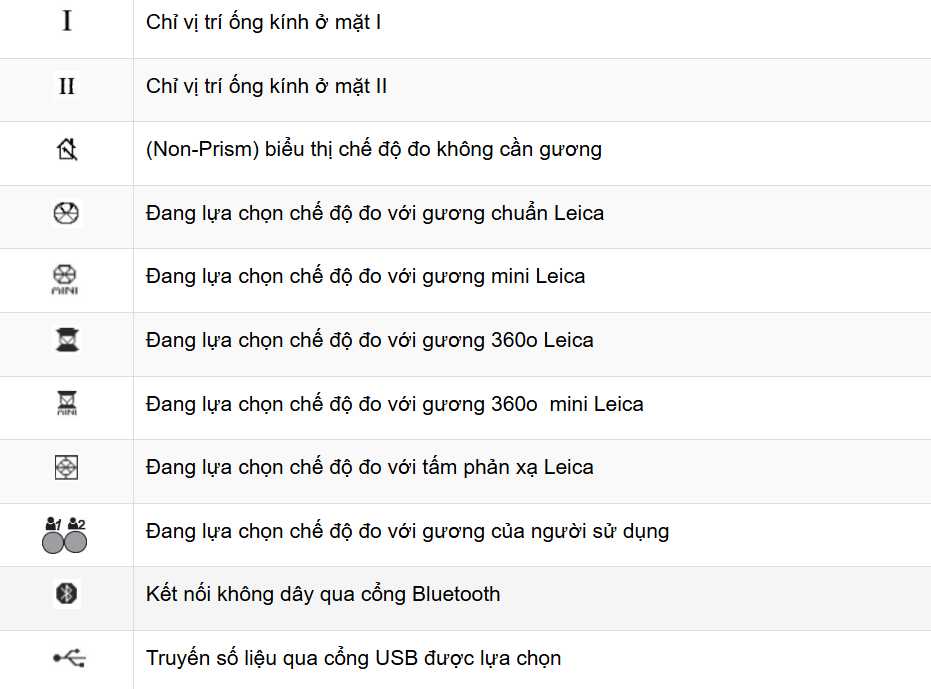

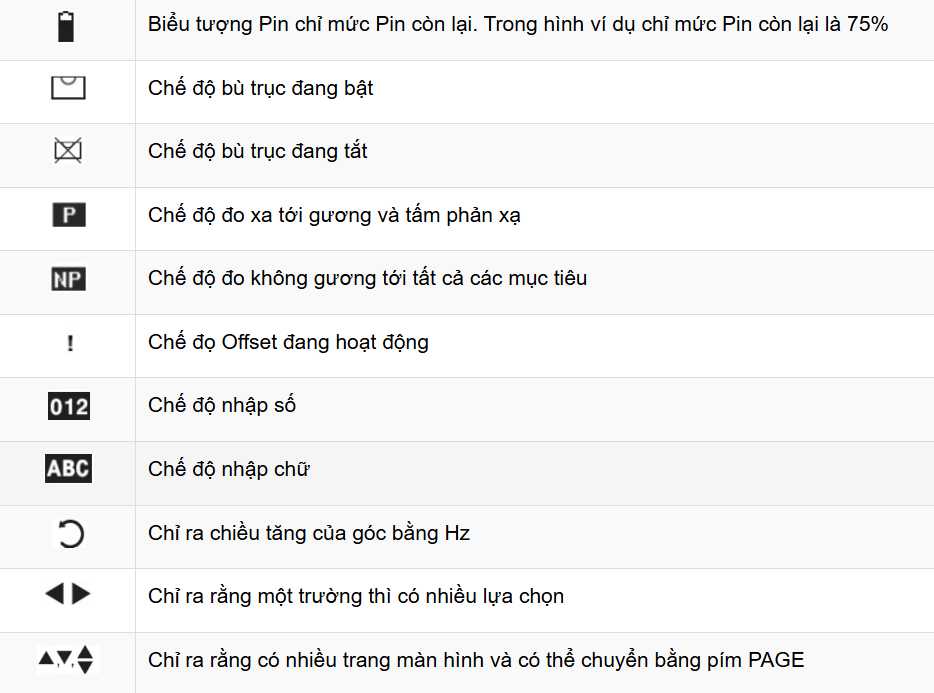

Một số biểu tượng trên màn hình

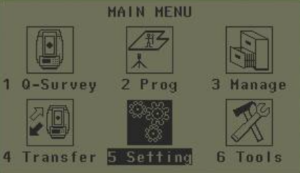

Sử dụng màn hình Main Menu

1. Q-Survey (Quick Survey): Thực hiện khảo sát nhanh.
2. Prog (Programs): Các chương trình đo.

   • Surveying: Thực hiện khảo sát.
   • Stakeout: Cho phép chuyển điểm thiết kế ra thực địa.
   • Free Station: Tiến hành giao hội nghịch.
   • Reference Element: Thực hiện đo tham chiếu.
   • Tie Distance: Đo khoảng cách gián tiếp.
   • Area & Volume: đo và tính diện tích.
   • Remote Height: Đo cao độ không với tới.
   • Construction: Xây dựng.
   • COGO: Tính toán địa hình.
   • Road 2D: Chương trình đo đường 2D.
   • Roadworks 3D: Chương trình đo đường 3D ( ứng dụng đặt hàng).
   • Traverse PRO: Ứng dụng đo đường chuyền (ứng dụng đặt hàng).
   • Reference Plane: Tham chiếu theo mặt phẳng.
3. Manage (File Management): Quản lý dữ liệu máy.
   • Job: Tên công việc – fixpoints: các điểm cứng nhập tay.
   • Meas. Data: Các điểm đo.
   • Codes: Mã điểm.
   • Formats:  Xóa toàn bộ nhớ.
   • Delete Job Memory: Xóa từng Job, điểm đo,…
   • Memory Statistics: Thông tin bộ nhớ.
   • USB – File Manager: Quản lý file USB.
4. Transfer (Data Transfer): Cho phép truyền số liệu.
   • Export Data: Truyền dữ liệu ra thiết bị.
   • Import Data: Truyền dữ liệu vào thiết bị.
5. Setting (Setting Menu): Cài đặt.
   • General: Cài đặt tổng thể.
   • EDM: Cài đặt các thông số liên quan đến chế độ đo dài.
   • Comm: Thông số truyền dữ liệu.
6. Tools (Tools Menu): Các công cụ chức năng.
   • Adjust: Hiệu chỉnh.
   • Sart Up: Thiết lập trạng thái khởi động ban đầu.
   • Sys Info:  Thông tin về kiểu máy, số máy, phần mềm,…
   • Lic. Key: Nhập mã cho các ứng dụng.
   • PIN: Cài đặt mật khẩu.
   • Load FW: Cài phần mềm hệ thống, EDM, Logo, ngôn ngữ.

3. Một số chương trình đo thông dụng máy toàn đạc Leica TS02

Surveying – Chương trình khảo sát

Trong Main Menu, chọn Programs – nhấn F1 để xuất hiện màn hình Surveying và bắt đầu chương trình khảo sát.

Bước 1: Khai báo công việc: F1 [Set Job]

• Nhấn phím F1 [Set Job] (để vào đặt tên công việc)
• Tiếp tục nhấn F1 [NEW] (để đặt tên công việc mới)
• Nhấn phím F4 [OK] để hoàn tất việc đặt tên JOB.

Bước 2: Khai báo trạm máy đo:  F2 [Set Station]

• Nhấn phím F2 [Set Station] để vào khai báo trạm máy.
• Nhấn F1 [INPUT] để soạn tên máy trạm.
• Nhấn phím F4 [ENH] để nhập tọa độ trạm máy theo thứ tự Y-X-H.
• Sau khi soạn xong tọa độ trạm máy, chấp nhận nhấn phím F4 [OK].
• Nhập tiếp cao máy tại dòng hi:……m
• Nhập xong chiều cao máy nhấn tiếp phím F4 [OK] để kết thúc khai báo trạm máy.

Bước 3: Khai báo điểm định hướng đo: F3 [Set Orientation]

Nhấn phím F3 [Set Orientation] để vào khai báo góc định hướng (Phương vị), có 2 cách khai báo góc định hướng (Tùy vào số liệu đã có, chọn 1 trong 2 cách sau):

Cách 1: Đã biết góc định hướng hoặc đặt một góc bất kỳ

• F1 [Manual Angle Setting]

• Nhập góc phương vị tại dòng Bearing:
• Cao gương tại dòng Hr:
• Tên điểm định hướng trạm máy tại dòng BS ID:
• Muốn “quy 0” góc định hướng nhấn phím F3 [Hz =O]
• Cuối cùng ngắm lại chính xác điểm định hướng và nhân phím F3 [REC] để ghi lại góc định hướng (phương vị) trạm máy đã đặt.

Cách 2: Đã biết tọa độ điểm định hướng

• F2 [Coordinates] để vào tọa độ điểm định hướng.
• Góc định hướng được tính toán từ tọa độ điểm trạm máy và tọa độ điểm định hướng (Tọa độ điểm định hướng được nhập bằng tay hoặc tự động được kích hoạt từ bộ nhớ của máy nếu như điểm đó đã có sẵn trong bộ nhớ).
• Tại dòng BS ID nhập tên điểm định hướng thông qua phím F3 [INPUT].
• Nếu điểm đã nhập không tìm thấy trong bộ nhớ của máy, máy sẽ tự động kích hoạt chế độ nhập tọa độ YXH bằng tay thông qua phím F2 [ENH].
• Tên điểm định hướng
• PtID: ———-
• East (Y): ———-
• North (X): ———-
• Height (Z): ———-
• Nhập xong Y-X-Z nhấn phím F4 [OK]. Ngắm chính xác lại điểm định hướng và nhấn phím F2 [REC] để máy tính toán góc định hướng (phương vị).

Bước 4: Bắt đầu thực hiện: F4 [Start]

• Ấn phím F4 [START] để tiến hành đo chi tiết.

Setting Out – Chương trình chuyển điểm thiết kế ra thực địa

Trong Main Menu, chọn Programs, nhấn chọn F2 [Stakeout] và thực hiện các bước sau:

• Khai báo công việc: F1 [Set Job]
• Khai báo trạm máy đo:  F2 [Set Station]
• Khai báo phương vị: F3 [Set Orientation]
• Bắt đầu thực hiện: F4 [Start]
• Tại màn hình STAKEOUT đưa vệt sáng xuống dòng PtID dùng phím để chọn điểm cần chuyển ra ngoài thực địa.
• Trong trường hợp điểm cần chuyển không có trong bộ nhớ, chuyển vệt sáng lên dòng Search để nhập tên điểm. Nếu điểm đã có trong bộ nhớ máy sẽ tự động kích hoạt, nếu không có trong bộ nhớ, máy sẽ yêu cầu nhập tọa độ Y-X-Z của điểm cần chuyển, nhập xong YXZ nhấn phím F4 [OK].

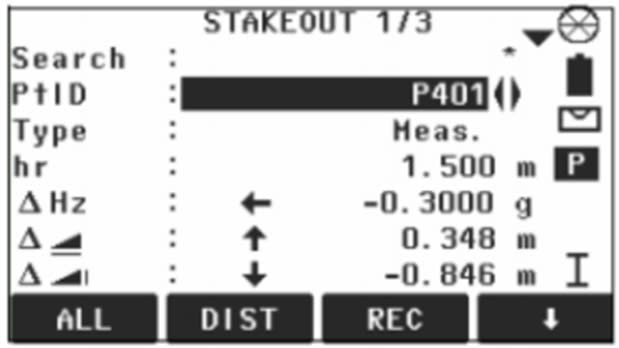

• Sử dụng phím F1 [DIST] để xác định vị trí điểm cần bố trí, vị trí điểm cần bố trí được mô tả thông qua 03 màn hình hiển thị STAKE OUT như sau:

TRANG 1

• ΔHz: Góc dịch
  • Nếu ΔHz mang giá trị + thì quay máy sang phải đến khi góc Hz= 0000’00’’
  • Nếu ΔHz mang giá trị – thì quay máy sang trái đến khi góc Hz= 0000’00’’

• : Khoảng dịch theo chiều dài

  • Có giá trị (+) nếu điểm chuyển nằm xa hơn điểm ngắm hiện tại.
  • Có giá trị (-) nếu điểm chuyển nằm gần hơn điểm ngắm hiện tại.
• : Khoảng dịch theo chiều cao

TRANG 2

• ΔLeng: Khoảng dịch theo chiều dài: Giá trị + nếu điểm chuyển còn nằm xa hơn.
• ΔTrav: Khoảng dịch ngang, vuông góc với hướng ngắm, dương nếu điểm chuyển nằm bên phải của điểm đo hiện tại.
• ΔHeight: Khoảng dịch theo chiều cao

TRANG 3

• ΔEast: Khoảng dịch theo hướng Đông giữa điểm chuyển và điểm ngắm hiện tại.
• ΔNorth: Khoảng dịch theo hướng Bắc giữa điểm chuyển và điểm ngắm hiện tại.
• ΔHeight: Khoảng dịch cao độ, dương nếu điểm chuyển cao hơn điểm đo hiện tại.

Free Station – Chương trình giao hội nghịch

Cách giao hội máy toàn đạc Leica TS02 cho phép xác định tọa độ trạm máy thông qua ít nhất 2 điểm.

Tại màn hình Main Menu, chọn Programs ở trang 2/3, nhấn chọn F3 [Free Station] và thực hiện các bước sau:

• Khai báo công việc: F1 [Set Job]
• Giới hạn độ chính xác: : F1 [Set Accuracy Limit ]
• Bắt đầu thực hiện: F4 [Start]
  • Đặt tên trạm máy tại dòng: Station
  • Khai báo chiều cao máy: Hi
  • Nhập xong chấp nhận, nhấn: F4 (OK)
  • Nhập tên điểm và tọa độ ít nhất hai điểm đã biết tọa độ.
  • Nhập tên điểm thứ nhất, nếu điểm chưa có thì chọn nhập mới, bằng tay.
  • Nhập tên điểm tại dòng: PtID
  • Nhấn phím F2 (OK) để chấp nhận tên điểm thứ nhất.
  • Nhấn phím F1 (ALL) đo điểm thứ nhất.
  • Nhấn phím F2 (NextPt) để đo tiếp điểm thứ 2.
  • Nhập xong tiếp tục đo bằng phím F1 (ALL) .
  • Cuối cùng nhấn phím F3 (COMPUTE) để máy tính và hiển thị điểm trạm máy.

Việc sử dụng máy toàn đạc Leica TS02 không quá phức tạp nếu bạn nắm vững các bước cơ bản vừa đề cập bên trên. Đây là công cụ hữu ích giúp tăng hiệu quả và độ chính xác trong công việc khảo sát. Hy vọng bài viết này sẽ giúp bạn tự tin hơn khi sử dụng thiết bị và hoàn thành công việc một cách chuyên nghiệp.

4. Các mẹo và lưu ý khi sử dụng máy toàn đạc Leica TS02

• Kiểm tra độ cân bằng: Trước mỗi lần đo, hãy kiểm tra lại bọt thủy điện tử để đảm bảo máy vẫn ở trạng thái cân bằng.
• Kiểm tra pin: Màn hình máy có hiển thị dung lượng pin. Hãy luôn mang theo pin dự phòng để tránh gián đoạn công việc.
• Vệ sinh và bảo quản: Sau khi sử dụng, cần lau chùi sạch sẽ ống kính và thân máy, bảo quản thiết bị trong hộp chuyên dụng, tránh va đập và tiếp xúc với nước.
• Hiểu rõ phần mềm: Hãy dành thời gian tìm hiểu các chức năng khác trong phần mềm của máy toàn đạc leica TS02, ví dụ như tính toán diện tích, khảo sát đường, để nâng cao hiệu quả làm việc.

5. Địa chỉ mua máy trắc địa uy tín, chính hãng

CÔNG TY TNHH MÁY ĐỊNH VỊ XYZ Tự hào là đơn vị hàng đầu chuyên cung cấp các loại máy trắc địa chính hãng, phục vụ hiệu quả cho các dự án xây dựng, khảo sát địa hình, giao thông và quản lý địa chính. Chúng tôi mang đến những giải pháp công nghệ tiên tiến nhất, giúp công việc của bạn đạt độ chính xác cao và hiệu suất vượt trội.

Khi chọn mua máy trắc địa tại XYZ, quý khách sẽ được:

• Sản phẩm chính hãng 100%: Chúng tôi cam kết cung cấp thiết bị từ các thương hiệu uy tín, có đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
• Hỗ trợ kỹ thuật toàn diện: Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hướng dẫn sử dụng chi tiết, cài đặt phần mềm và hỗ trợ kỹ thuật tận nơi, giúp bạn làm chủ thiết bị một cách nhanh chóng.
• Dịch vụ hậu mãi chuyên nghiệp: Bên cạnh chính sách bảo hành chính hãng, chúng tôi còn cung cấp dịch vụ bảo trì và hiệu chuẩn định kỳ, đảm bảo máy luôn hoạt động ổn định và chính xác.
• Giao hàng và chi phí tối ưu: Chúng tôi hỗ trợ giao hàng toàn quốc miễn phí, đảm bảo sản phẩm đến tay khách hàng nhanh chóng với mức giá cạnh tranh nhất.

Hãy liên hệ với chúng tôi ngay hôm nay để nhận được tư vấn chuyên sâu và báo giá ưu đãi đặc biệt.

Địa chỉ: 57 Phổ Quang, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam

Điện thoại: 0824 99 10 99

Email: maydinhvixyz@gmail.com

Website: maydinhvixyz.com

Facebook – Tiktok – Youtube

6. Kết luận

Máy toàn đạc Leica TS02 là một công cụ mạnh mẽ và đáng tin cậy. Nắm vững hướng dẫn sử dụng máy toàn đạc Leica TS02 không chỉ giúp bạn thực hiện công việc đo đạc một cách chính xác mà còn nâng cao hiệu suất làm việc, tiết kiệm thời gian và công sức. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích để làm chủ thiết bị này, giúp bạn tự tin hơn trong mọi dự án khảo sát và xây dựng.
