Từ cơ bản đến nâng cao: Hướng dẫn sử dụng Máy toàn đạc Leica TCR802 hiệu quả

Máy toàn đạc là một trong những thiết bị không thể thiếu trong ngành trắc địa, xây dựng và khảo sát địa hình. Đây là thiết bị đa năng, có khả năng đo khoảng cách, đo góc và tính toán tọa độ điểm một cách nhanh chóng, chính xác.

Trong đó, máy toàn đạc Leica TCR802 là dòng thiết bị được sử dụng rộng rãi tại Việt Nam nhờ sự bền bỉ, độ chính xác cao và giao diện thân thiện với người dùng. Bài viết này sẽ chia sẻ chi tiết hướng dẫn sử dụng Máy toàn đạc Leica TCR802 từ cơ bản đến nâng cao, giúp bạn khai thác tối đa hiệu quả của thiết bị trong công việc.

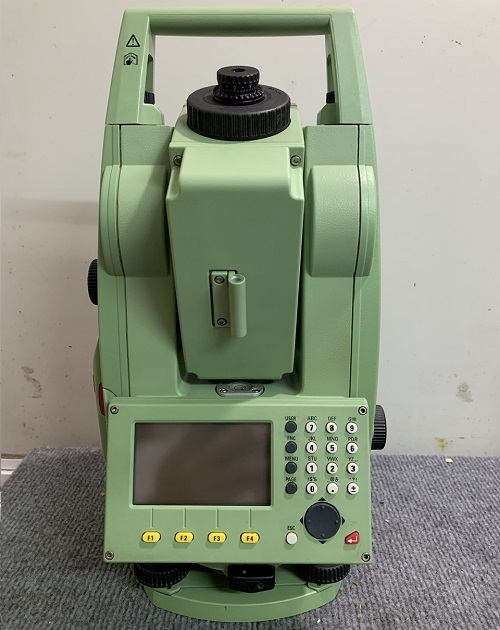

1. Tổng quan về Máy toàn đạc Leica TCR802

Máy toàn đạc Leica TCR802 là gì?

Máy toàn đạc Leica TCR802 thuộc dòng máy toàn đạc điện tử của hãng Leica (Thụy Sĩ) – thương hiệu nổi tiếng thế giới về thiết bị trắc địa. Máy được thiết kế để đáp ứng nhiều yêu cầu trong đo đạc:

• Đo khoảng cách xa với độ chính xác cao.
• Đo góc ngang, góc đứng ổn định.
• Tính toán tọa độ, cao độ trực tiếp trên máy.
• Giao diện dễ sử dụng, phù hợp cả với người mới bắt đầu.

Thông số kỹ thuật cơ bản

Một số đặc điểm nổi bật của máy toàn đạc Leica TCR802:

• Độ chính xác đo góc: ±2 giây.
• Độ chính xác đo cạnh: ±(2 mm + 2 ppm).
• Khoảng cách đo không gương: đến 350m.
• Bộ nhớ trong: lưu trữ hàng nghìn điểm đo.
• Hỗ trợ kết nối với máy tính để tải dữ liệu.

2. Chuẩn bị trước khi sử dụng máy

Để bắt đầu quá trình đo đạc, bạn cần chuẩn bị kỹ lưỡng các bước sau:

Kiểm tra thiết bị

Đảm bảo máy toàn đạc Leica TCR802 ở tình trạng hoạt động tốt, không bị hỏng hóc hoặc bám bụi bẩn.

Kiểm tra pin: Hãy đảm bảo rằng pin đã được sạc đầy hoặc mang theo pin dự phòng để tránh gián đoạn công việc.

Chuẩn bị chân máy

Sử dụng chân máy phù hợp, đặt trên bề mặt bằng phẳng và cố định chắc chắn để máy không bị rung lắc trong quá trình đo đạc.

Cân bằng máy

Dùng bộ cân bằng điện tử tích hợp hoặc cân thủy để điều chỉnh máy sao cho thăng bằng hoàn hảo. Đây là bước quan trọng để đảm bảo độ chính xác cao.

3. Hướng dẫn sử dụng máy toàn đạc Leica TCR802

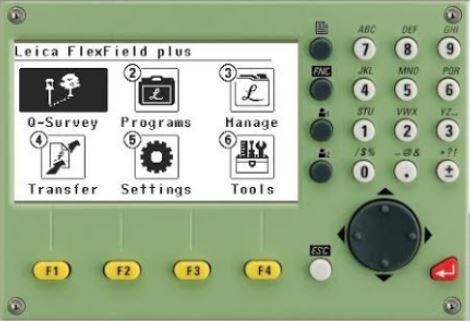

Tổng quan về giao diện máy toàn đạc Leica TCR802

Các phím chức năng

• INPUT: Nhập dữ liệu.
• DIST: Đo khoảng cách.
• ALL: Vừa đo khoảng cách, vừa lưu vào bộ nhớ của máy.
• IR/RL: Chọn chế độ đo có gương hoặc chế độ đo không gương.
• REC: Lưu điểm vào bộ nhớ.
• EDM: Cài đặt EDM.
• STATION: Điểm trạm máy.
• SET Hz: Đưa góc ngang về 0°00’00” hay nhập vào một góc bất kỳ.
• COMP: Bù trục nghiêng.
• SECBEEP: Báo hiệu góc ¼.
• ESC: Thoát, hủy bỏ lệnh, trở về màn hình trước.
• ENTER: Đồng ý.
• PAGE: Thay đổi trang màn hình.
• USER: Phím người dùng.
• FNC: Những hàm chức năng.
• MENU: Phím mục lục.
• F1, F2, F3, F4: Các phím cứng.

Sau khi ghi nhớ chức năng các phím, ta tiến hành cài đặt máy toàn đạc điện tử Leica theo hướng dẫn:

Màn hình 1

• Contrast: Độ tương phản màn (độ sáng tối).
• Trigger key: Phím đo bên hông. Chọn 1 trong 3 chức năng.
• All: Đo và lưu dữ liệu.
• Dist: Đo khoảng cách để xem không lưu.
• Off: Tắt phím Trigger key.
• User key: Phím tắt chọn nhanh.
• Tilt Correction: Độ bù trục nghiêng.
• Hz Collimation: Hiệu chỉnh góc ngang.
• Reticle III umin: Chiếu sáng dây chữ thập.
• Display Heater: Làm ấm màn hình.

Màn hình 2

• Sector beep: Báo hiệu góc ¼.
• Beep: Tiếng báo.
• V-setting: Chọn chế độ đo góc đứng.
• Hz Incrementation: Chọn góc ngang cho máy.
• Language: Chọn ngôn ngữ.
• Char. Input: Chọn bàn phím nhập liệu.

Màn hình 3

• Angle unit: Đơn vị đo góc.
• Min. Reading: Góc nhảy trên màn hình.
• Dist. Unit: Đơn vị chiều dài.
• Dist. Digit: Độ chính xác chiều dài.
• Temp. Unit: Nhiệt độ.
• Press. Unit: Áp suất.
• Auto – off: Tự động tắt nguồn.

Màn hình 4

• Data output: Cấp dữ liệu ra ngoài.
• GIS – Format: Dữ liệu GIS.

Các chương trình đo cơ bản

Chương trình Giao hội thuận

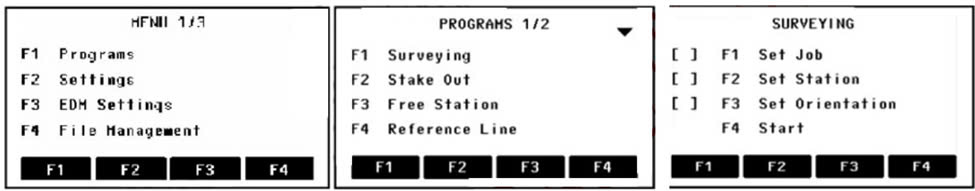

Từ màn hình cơ bản → Ấn Menu → Chọn Programs → Chọn Surveying → Màn hình Survey hiện ra:

Để tiến hành đo, ta cần làm các bước: Tạo Job, kế đến ta tiến hành cài đặt trạm máy theo phương pháp giao hội thuận.

Bước 1: Khai báo công việc: F1 [Set Job]

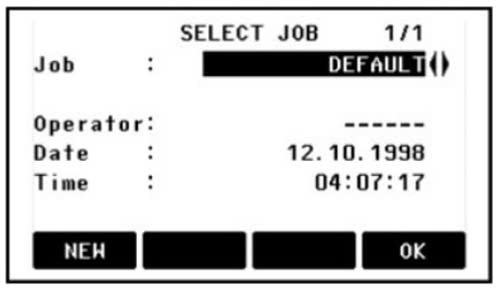

Từ màn hình Survey → chọn Set Job → Màn hình Select Job hiện ra:

• Để sử dụng Job đã có, ấn phím trái phải ←→ để chọn Job đang dùng.
• Để tạo Job mới ấn New → Input → Nhập tên Job → ấn ENT.

Lưu ý:

• Nếu bạn không tạo Job thì máy sẽ tự tạo 1 Job mặc định và đặt tên là Default.
• Tên Job không được trùng nhau, nếu có các ký tự đặc biệt cảnh báo trước tên Job thì phải kiểm tra lại các thông số cài đặt máy.

Bước 2: Thiết lập điểm trạm máy: F2 [Set Station]

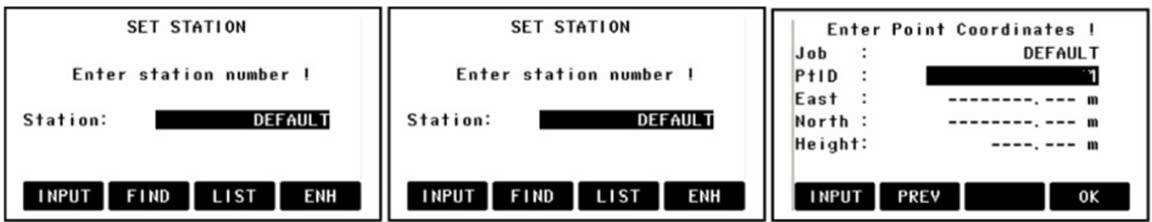

Từ màn hình Surveying → chọn Set Station → màn hình thiết lập điểm trạm máy hiện ra:

• Chọn Find/List để gọi điểm từ bộ nhớ.
• Chọn Input để nhập tọa độ trực tiếp bằng tay.
• Sau khi nhập tọa độ trạm máy, ta nhập cao máy để hoàn thành.

Bước 3: Định hướng trạm máy: F3 [Set Orientation]

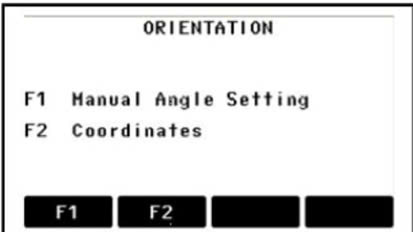

Từ màn hình Survey → chọn Set Orientation → Màn hình Orientation hiện ra với 2 cách định hướng máy. Manual Angle Setting: Định hướng bằng nhập góc. Coordinates: Định hướng bằng cách nhập tọa độ điểm định hướng.

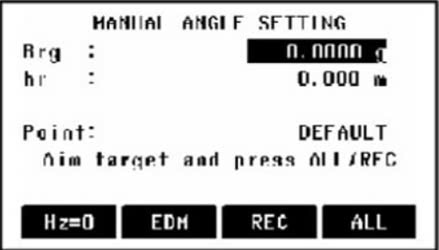

Cách 1: Định hướng trạm máy bằng cách nhập góc

Từ màn hình Orientation chọn Manual Angle Setting → Màn hình hiện ra và thao tác như sau:

• Ngắm vào tiêu ở điểm định hướng.
• Nhập góc định hướng Brg.
• Nhập cao gương Hr.
• Tên điểm định hướng Point.
• Sau đó ấn Rec hoặc All để hoàn thành việc định hướng trạm máy.

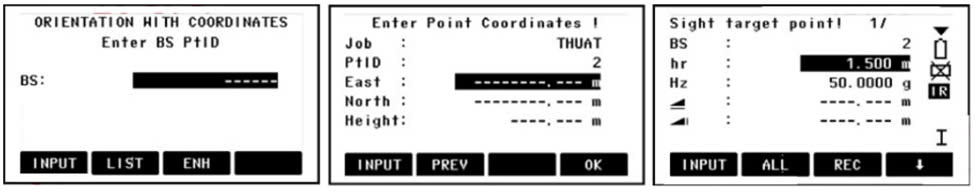

Cách 2: Định hướng trạm máy bằng cách nhập tọa độ

Từ màn hình Orientation → chọn Coordinates → Làm tương tự thao tác thiết lập điểm trạm máy.

Bước 4: Tiến hành đo khảo sát:  F4 [Start]

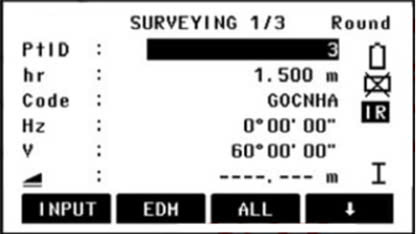

Sau khi đã hoàn thành các bước tạo Job, thiết lập điểm trạm máy, định hướng trạm máy, ta có thể tiến hành đo chi tiết. Từ màn hình Survey → chọn Start → Màn hình khảo sát hiện ra:

Lưu ý: Trước khi đo điểm đầu tiên ta cần nhập:

• PtID: Tên điểm (Nhập không trùng với điểm khác, chỉ cần nhập 1 lần, các điểm đo sau đó sẽ tự tăng lên 1 đơn vị).
• Hr: Cao gương.
• Code: Mã điểm (Nhập để tạo thuận lợi khi xử lý hậu kỳ). Ví dụ màn hình điểm đo là Gocnha, thì khi phun điểm lên AutoCad thì điểm có ký hiệu Gocnha xuất hiện để dễ làm việc.
• Để tiến hành đo ta ấn All.

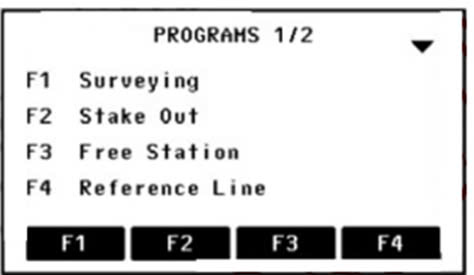

Chương trình Giao hội nghịch – Free Station

Chương trình đo giao hội nghịch cho phép xác định toạ độ điểm trạm máy thông qua ít nhất 2 điểm đã biết toạ độ.

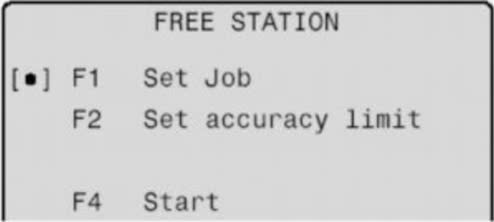

Bước 1:  Đặt tên công việc: F1 [Set Job]

• Nhấn F1 [NEW] để nhập tên công việc. Nhấn F4 [OK].

Bước 2: Bắt đầu đo F4 [START]

• Đặt tên trạm máy: Station:
• Khai báo chiều cao máy: Hi:
• Nhấn F4 [OK] để tiếp tục.

Bước 3: Nhập tên điểm và toạ độ hai điểm đã biết

• Nhập tên điểm thứ nhất.
• Nhập tên điểm tại PtID.
• Nhấn F3 [OK] chấp nhận tên điểm này.
• Nhấn F3 [ALL]  để đo điểm thứ nhất.
• Tiếp tục chọn F2 [NextPt] để nhập điểm thứ 2.
• Nhấn F3 [ALL]  để đo điểm thứ hai.
• Chọn [COMPUTE] để máy thực hiện tính toán và cho hiển thị điểm trạm máy.

Chương trình Chuyển điểm thiết kế ra thực địa – Setting Out

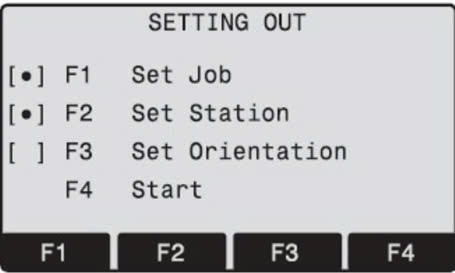

Tiến hành khai báo trạm máy, góc định hướng tương tự như chương trình đo khảo sát – SURVEYING. Sau đó nhấn  F4 [START] để bắt đầu đo hoặc vào chương trình giao hội nghịch sau đó nhấn F4 [START] để bắt đầu công việc.

• Tại màn hình STAKE OUT đưa vệt sáng xuống dòng PtID dùng phím ◄► để chọn điểm cần chuyển ra ngoài thực địa.
• Trường hợp điểm này không có trong bộ nhớ, chuyển vệt sáng lên dòng Search để nhập tên điểm. Máy sẽ yêu cầu nhập toạ độ điểm cần chuyển, nhập xong XYZ nhấn F4 [OK].

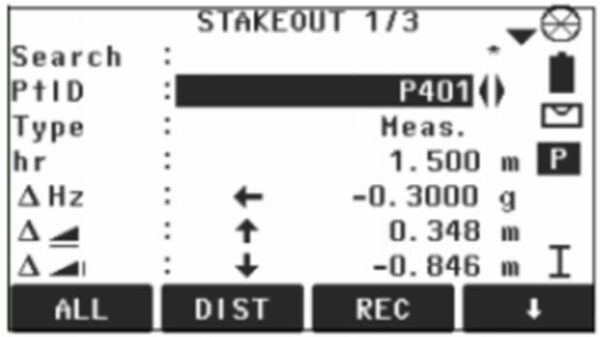

• Nhấn F2 [DIST] để xác định vị trí điểm cần bố trí, điểm được mô tả thông qua màn hình hiển thị  STAKE OUT như sau:

Trong đó:

• ΔHz: Góc dịch
  • Nếu ΔHz mang giá trị + thì quay máy sang phải đến khi góc Hz= 0000’00’’
  • Nếu ΔHz mang giá trị – thì quay máy sang trái đến khi góc Hz= 0000’00’’

• : Khoảng dịch theo chiều dài
  • Có giá trị (+) nếu điểm chuyển nằm xa hơn điểm ngắm hiện tại.
  • Có giá trị (-) nếu điểm chuyển nằm gần hơn điểm ngắm hiện tại.

• : Khoảng dịch theo chiều cao

4. Mẹo giúp đo đạc chính xác

Để tối ưu hóa hiệu suất và đảm bảo độ chính xác khi sử dụng máy toàn đạc Leica TCR802, bạn cần lưu ý một số mẹo sau:

• Đặt máy ở vị trí ổn định: Luôn đặt máy trên mặt phẳng cứng, không rung lắc. Khi đo ngoài trời, tránh đặt máy gần các nguồn nhiệt hoặc khu vực có gió mạnh.
• Sử dụng gương phản xạ đúng cách: Đảm bảo gương phản xạ không bị bẩn. Luôn đặt gương ở vị trí ngắm dễ nhìn và bắt được chuẩn tâm gương để tránh sai số. Đứng vững khi cầm sào gương để số liệu đo chính xác hơn.
• Kiểm tra sai số thường xuyên: Thường xuyên kiểm tra độ chính xác của máy bằng các điểm mốc khống chế đã biết. Hiệu chỉnh máy nếu phát hiện sai số lớn hơn giới hạn cho phép.
• Bảo dưỡng máy định kỳ: Lau ống kính và màn hình bằng khăn mềm để tránh trầy xước. Để máy ở nơi khô ráo, tránh nhiệt độ cao. Kiểm tra và thay pin định kỳ để tránh gián đoạn công việc.

5. Lưu ý khi sử dụng máy toàn đạc Leica TCR802

• Tháo pin khi không dùng: Tốt nhất nên tháo pin ra khỏi máy khi không dùng đến trong thời gian dài để tránh tình trạng pin bị chai hoặc rò rỉ.
• Sạc pin đầy đủ: Luôn sạc đầy pin trước khi bắt đầu công việc để đảm bảo máy hoạt động liên tục.
• Vệ sinh đúng cách: Không dùng các chất tẩy rửa hóa học để làm sạch máy, chỉ sử dụng khăn mềm chuyên dụng.
• Tránh va đập, rơi vỡ: Luôn cẩn thận khi di chuyển và lắp đặt máy để tránh va chạm, giảm độ bền và độ chính xác của máy.
• Khởi động đúng cách: Bật ON để khởi động máy toàn đạc Leica, đợi 30 giây để máy nạp toàn bộ chương trình rồi mới thực hiện công việc.
• Bảo vệ máy khi hoạt động: Không để máy hoạt động dưới ánh nắng trực tiếp trong thời gian dài để tránh quá nhiệt.
• Bảo quản đúng cách: Khi không sử dụng, luôn bảo quản máy trong hộp chống sốc chuyên dụng.
• Đọc kỹ hướng dẫn: Đọc kỹ hướng dẫn sử dụng để hiểu rõ các tính năng và chức năng của máy.
• Liên hệ bảo hành: Nếu gặp lỗi, liên hệ với đơn vị bảo hành để được hỗ trợ kịp thời.

6. Địa chỉ mua máy toàn đạc điện tử uy tín

CÔNG TY TNHH MÁY ĐỊNH VỊ XYZ Tự hào là đơn vị hàng đầu chuyên cung cấp các loại máy toàn đạc điện tử chính hãng, phục vụ hiệu quả cho các dự án xây dựng, khảo sát địa hình, giao thông và quản lý địa chính. Chúng tôi mang đến những giải pháp công nghệ tiên tiến nhất, giúp công việc của bạn đạt độ chính xác cao và hiệu suất vượt trội.

Khi chọn mua máy toàn đạc điện tử tại XYZ, quý khách sẽ được:

• Sản phẩm chính hãng 100%: Chúng tôi cam kết cung cấp thiết bị từ các thương hiệu uy tín, có đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
• Hỗ trợ kỹ thuật toàn diện: Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hướng dẫn sử dụng chi tiết, cài đặt phần mềm và hỗ trợ kỹ thuật tận nơi, giúp bạn làm chủ thiết bị một cách nhanh chóng.
• Dịch vụ hậu mãi chuyên nghiệp: Bên cạnh chính sách bảo hành chính hãng, chúng tôi còn cung cấp dịch vụ bảo trì và hiệu chuẩn định kỳ, đảm bảo máy luôn hoạt động ổn định và chính xác.
• Giao hàng và chi phí tối ưu: Chúng tôi hỗ trợ giao hàng toàn quốc miễn phí, đảm bảo sản phẩm đến tay khách hàng nhanh chóng với mức giá cạnh tranh nhất.

Hãy liên hệ với chúng tôi ngay hôm nay để nhận được tư vấn chuyên sâu và báo giá ưu đãi đặc biệt.

Địa chỉ: 57 Phổ Quang, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam

Điện thoại: 0824 99 10 99

Email: maydinhvixyz@gmail.com

Website: maydinhvixyz.com

Facebook – Tiktok – Youtube

7. Kết luận

Máy toàn đạc Leica TCR802 là một công cụ mạnh mẽ, mang lại hiệu suất vượt trội cho các công việc đo đạc. Nắm vững hướng dẫn sử dụng máy toàn đạc Leica TCR802 không chỉ giúp bạn thực hiện công việc một cách chính xác mà còn tối ưu hóa quy trình làm việc, tiết kiệm thời gian và chi phí. Hy vọng rằng, với những kiến thức cơ bản và nâng cao này, bạn sẽ làm chủ được thiết bị và tự tin hơn trong mọi dự án khảo sát và xây dựng.
