Hướng dẫn sử dụng Máy thủy bình điện tử Leica DNA03: Bí quyết đo cao độ chính xác

Máy thủy bình điện tử đã đánh dấu một bước tiến quan trọng trong ngành trắc địa, mang lại tốc độ và độ chính xác vượt trội so với các loại máy thủy bình quang học truyền thống. Trong số các thiết bị hàng đầu, Leica DNA03 nổi bật là một công cụ đo cao độ đáng tin cậy, được các chuyên gia tin dùng cho các dự án đòi hỏi độ chính xác cao (độ chính xác ±0.3mm trên 1km đo đi – về).

Tuy nhiên, để khai thác tối đa tiềm năng của thiết bị này, việc nắm vững hướng dẫn sử dụng máy thủy bình điện tử Leica DNA03 là vô cùng cần thiết. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ các bước thiết lập cơ bản đến các mẹo nâng cao, giúp bạn thực hiện công việc đo cao độ một cách hiệu quả và chính xác nhất.

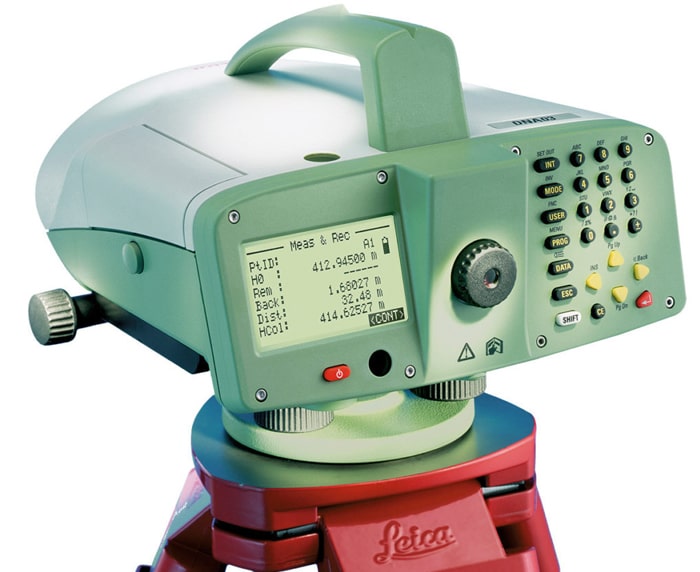

1. Tổng quan về Máy thủy bình điện tử Leica DNA03

Leica DNA03 là một thiết bị đo cao độ tự động, sử dụng công nghệ đọc mã vạch điện tử trên mia. Thay vì phải đọc thủ công số chỉ trên mia, máy sẽ tự động đọc, lưu trữ và tính toán kết quả chỉ trong vài giây.

Tính năng nổi bật

• Đo đọc mã vạch: Máy sử dụng cảm biến CCD để đọc mã vạch đặc biệt trên mia invar (mia mã vạch), loại bỏ hoàn toàn sai số do yếu tố chủ quan của người đọc.
• Độ chính xác cao: Phù hợp cho các công trình cấp 1, cấp 2, giám sát lún, hoặc các dự án đòi hỏi kiểm soát cao độ chặt chẽ.
• Bộ nhớ trong: Lưu trữ hàng nghìn điểm đo, dễ dàng truyền dữ liệu sang máy tính để xử lý hậu kỳ.
• Tích hợp tính toán: Tự động tính toán chênh cao, cao độ, và kiểm tra sai số.

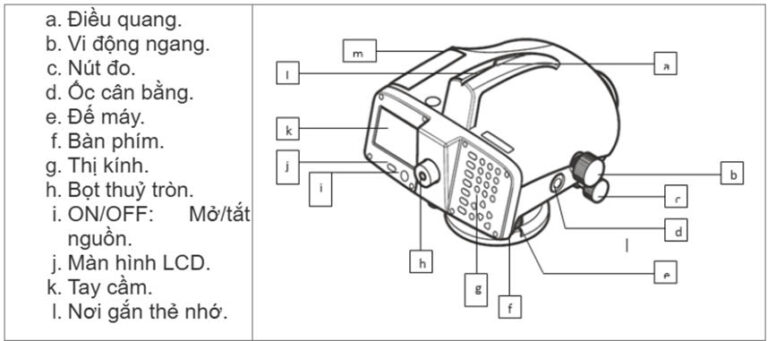

Cấu tạo chung của máy thủy bình điện tử DNA03

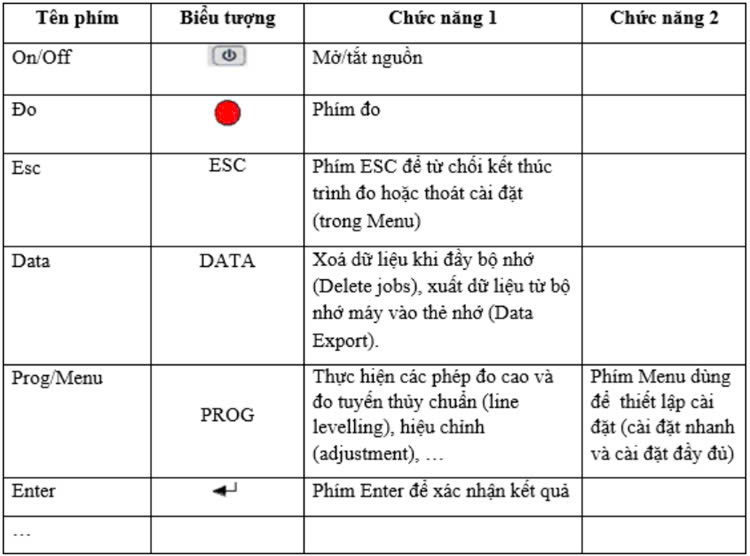

Các phím chức năng cơ bản

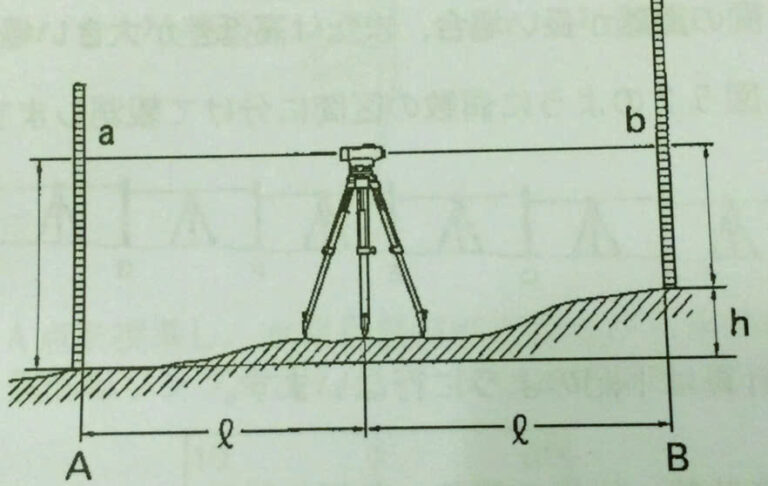

2. Cách sử dụng máy thủy bình điện tử

Bước 1: Đặt máy vào vị trí ổn định và tiến hành cân bằng máy.

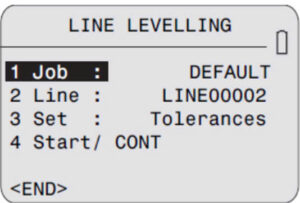

Bước 2: Mở máy thuỷ bình, vào nút Menu (Program) → Chọn (2) Line Levelling để tiến hành đo tuyến thuỷ bình.

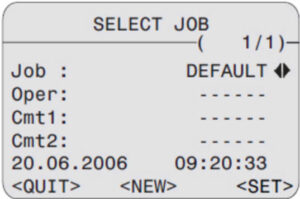

Bước 3: Đặt tên job bằng cách nhấn Enter vào dòng (1):

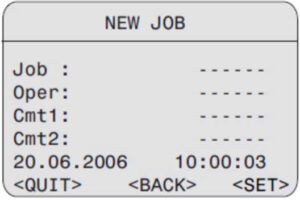

• Chọn <NEW> → Sử dụng bàn phím số để nhập và phím CE để xóa Job → Dùng phím di chuyển xuống chọn <SET> để chấp nhận tên Job.

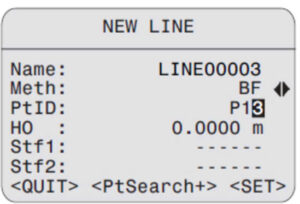

Bước 4: Vào (2) Line để đặt tên tuyến đo:

• Ở dòng (1) Name: Đặt tên đường đo.
• Đặt phương pháp đo ở dòng (2) Meth (Ghi chú: Đối với đường chuyền đo cao hạng III, IV, ta chọn phương pháp đo là BFFB – sau trước trước sau).
• Đặt tên điểm độ cao gốc đầu tuyến ở dòng (3) PtID.
• Nhập độ cao điểm gốc đầu tuyến ờ dòng (4) Ho sau đó chọn <SET> để chấp nhận.

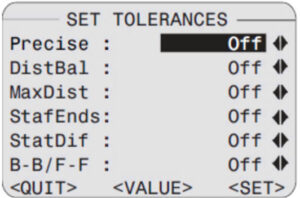

Bước 5: Chọn thiết lập hiển thị sai số trên màn hình ở dòng (3) Set: Tolerances, bật tất cả ở chế độ On sau đó chọn <SET> để chấp nhận.

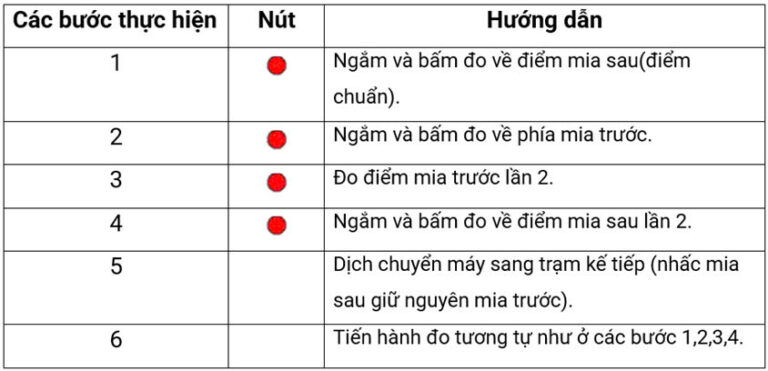

Bước 6: Chọn (4) START / CONT → OK để chuyển sang chế độ sẵn sàng đo. Để bắt đầu đo, bấm phím màu đỏ bên thân phải của máy. Lần lượt đo các mia theo chu kỳ của một trạm đo. (Nếu trong quá trình đo máy bị chệch hướng ngắm thì sẽ báo lỗi chỉ cần thao tác lại phím màu đỏ để đo lại).

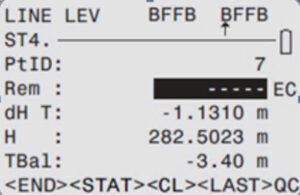

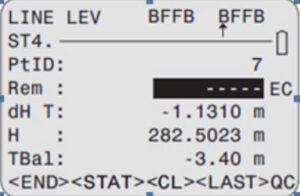

Bước 7: Kiểm tra: sau khi đo xong, ta được kết quả:

• Ở đây ta chỉ lưu ý đến thông số TBal: đây là chênh lệch khoảng cách từ máy tới mia sau trừ đi khoảng cách từ máy tới mia trước:
  • Nếu TBal là giá trị dương thì khoảng cách sau lớn hơn khoảng cách trước.
  • Nếu TBal là giá trị âm thì khoảng cách sau nhỏ hơn khoảng cách trước.

• Dựa vào giá trị âm hay dương để ta bố trí trạm máy sau ngược lại so với trạm máy trước, sao cho giá trị TBal của trạm trước cộng với TBal của trạm sau gần về 0 hoặc không vượt quá giá trị cho phép nhằm tránh sai số góc i.

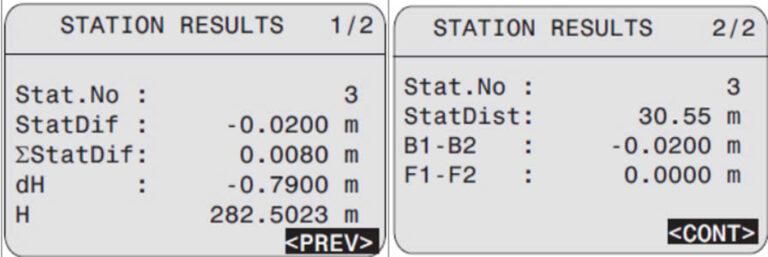

• Trường hợp sau khi bấm phím đo và máy đã đo xong, để xem kết quả đo của điểm đo ngoài các giá trị hiển thị trên màn hình, ta chọn (Station):

• Để kiểm tra thông số tổng các trạm vào phím CL để xem thông tin:

3. Mẹo nâng cao và lưu ý quan trọng để đo đạc chính xác

Để tận dụng tối đa khả năng của máy thủy bình điện tử Leica DNA03 và đạt được độ chính xác tuyệt đối, bạn cần lưu ý những điểm sau:

Kiểm soát điều kiện môi trường

• Tránh ánh nắng trực tiếp: Ánh nắng mạnh trực tiếp có thể gây sai số do nhiệt độ làm thay đổi cấu trúc quang học của máy.
• Hiện tượng khúc xạ: Tránh đo vào thời điểm giữa trưa hoặc khi mặt đất quá nóng, hơi nước bốc lên (khúc xạ), điều này làm cong tia ngắm và gây sai số. Nên đo vào buổi sáng sớm hoặc chiều mát.
• Khoảng cách đo: Mặc dù máy có thể đo xa, nhưng để đạt độ chính xác cao (đo thủy chuẩn hạng I, II), khoảng cách từ máy đến mia thường giới hạn trong khoảng 30m – 50m và phải cân bằng khoảng cách mia sau và mia trước.

Quản lý Mia mã vạch

• Mia Invar: Luôn sử dụng mia Invar (hợp kim có hệ số giãn nở nhiệt cực thấp) cho các công việc cần độ chính xác cao.
• Tránh bẩn: Thường xuyên lau chùi mã vạch trên mia. Bụi bẩn hoặc vết trầy xước nhỏ có thể khiến máy đọc sai hoặc không thể đọc được.
• Giữ thẳng đứng: Dù máy là điện tử, mia vẫn phải được giữ thẳng đứng tuyệt đối. Sử dụng bọt thủy tròn tích hợp trên mia hoặc chân đỡ mia chuyên dụng.

Bảo dưỡng và vận hành máy

• Hiệu chỉnh định kỳ: Thường xuyên kiểm tra và hiệu chỉnh lại bộ bù tự động (compensator) của máy.
• Pin dự phòng: Luôn mang theo pin dự phòng. Leica DNA03 tiêu thụ năng lượng khi xử lý tín hiệu điện tử, cần đảm bảo nguồn điện ổn định.
• Truyền dữ liệu: Thường xuyên truyền dữ liệu từ máy sang máy tính để sao lưu và xử lý, tránh mất dữ liệu.
