Máy kinh vĩ là một trong những thiết bị đo đạc truyền thống nhưng vẫn giữ vai trò quan trọng trong công tác trắc địa và xây dựng. Để sử dụng thiết bị này hiệu quả và đảm bảo độ chính xác cao, người dùng cần nắm vững cấu tạo máy kinh vĩ cũng như cách vận hành đúng kỹ thuật. Bài viết dưới đây sẽ giúp bạn hiểu rõ từng bộ phận chính của máy kinh vĩ và hướng dẫn cách sử dụng theo đúng tiêu chuẩn kỹ thuật.
1. Giới thiệu tổng quan về máy kinh vĩ
Máy kinh vĩ là thiết bị dùng để đo góc bằng và góc đứng trong không gian. Trong trắc địa, máy kinh vĩ thường được sử dụng để đo đạc địa hình, bố trí công trình, xác định phương hướng và kiểm tra độ thẳng đứng của các hạng mục xây dựng. Mặc dù hiện nay có nhiều thiết bị hiện đại như máy toàn đạc điện tử, máy kinh vĩ vẫn được sử dụng rộng rãi nhờ cấu tạo đơn giản, độ bền cao và chi phí hợp lý.

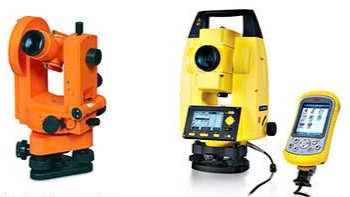

Máy kinh vĩ quang học – Máy kinh vĩ điện tử
2. Cấu tạo máy kinh vĩ gồm những bộ phận nào
Cấu tạo máy kinh vĩ gồm nhiều bộ phận cơ khí và quang học được lắp ráp chính xác để đảm bảo khả năng đo góc chính xác. Các bộ phận chính của máy kinh vĩ bao gồm ống kính ngắm, bàn độ ngang, bàn độ đứng, hệ thống cân bằng, trục quay và đế máy.
Ống kính ngắm là bộ phận dùng để ngắm mục tiêu. Bên trong ống kính có hệ thống thấu kính và chỉ chữ thập, giúp người sử dụng xác định chính xác vị trí cần đo. Chất lượng ống kính ảnh hưởng trực tiếp đến độ rõ nét của hình ảnh và độ chính xác của phép đo.
Bàn độ ngang là bộ phận dùng để đo góc bằng. Trên bàn độ có khắc vạch chia độ hoặc hiển thị số, cho phép đọc giá trị góc khi máy quay quanh trục đứng.
Bàn độ đứng có chức năng đo góc đứng, thường được gắn liền với ống kính và quay theo trục ngang.
Hệ thống cân bằng bao gồm bọt thủy tròn và bọt thủy dài, kết hợp với các vít cân máy. Bộ phận này giúp đưa trục quay của máy về vị trí thẳng đứng, là điều kiện bắt buộc để phép đo góc đạt độ chính xác cao.
Trục quay là bộ phận cho phép máy quay quanh trục đứng và trục ngang. Trục quay phải đảm bảo độ đồng tâm và ổn định để không gây sai số trong quá trình đo.
Đế máy là phần liên kết giữa thân máy và chân máy. Đế máy thường có vít trung tâm để cố định máy chắc chắn trên chân máy kinh vĩ.

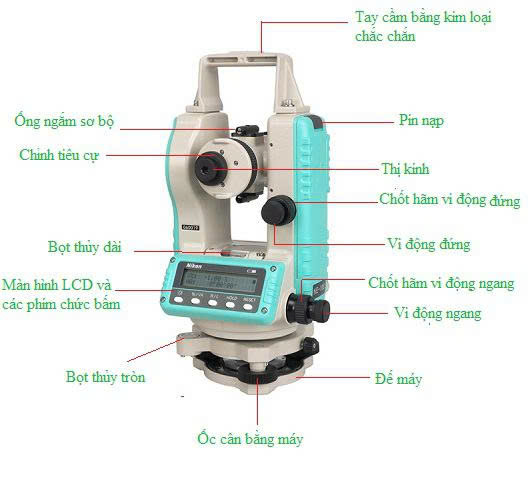

Cấu tạo máy kinh vĩ
3. Nguyên lý làm việc của máy kinh vĩ
Máy kinh vĩ hoạt động dựa trên nguyên lý đo góc thông qua sự quay của ống kính và bàn độ. Khi ống kính được ngắm chính xác vào mục tiêu, góc quay của bàn độ ngang hoặc bàn độ đứng sẽ phản ánh giá trị góc cần đo. Việc đọc số trên bàn độ cho phép người sử dụng xác định chính xác góc bằng hoặc góc đứng giữa các điểm trong không gian.
Để đảm bảo kết quả đo chính xác, máy kinh vĩ phải được cân bằng đúng kỹ thuật và đặt cố định trong suốt quá trình đo.
4. Cách vận hành máy kinh vĩ đúng chuẩn
Bước đầu tiên khi vận hành máy kinh vĩ là đặt chân máy tại vị trí đo sao cho vững chắc và ổn định. Sau đó gắn máy lên chân và siết chặt vít trung tâm.
Tiếp theo, tiến hành cân bằng máy bằng cách điều chỉnh các vít cân sao cho bọt thủy tròn nằm vào giữa vòng tròn. Sau khi cân bằng sơ bộ, sử dụng bọt thủy dài để kiểm tra và điều chỉnh chính xác trục quay đứng của máy.
Khi máy đã được cân bằng, người dùng tiến hành ngắm mục tiêu bằng cách xoay ống kính và điều chỉnh núm lấy nét cho hình ảnh rõ nét. Sau khi ngắm chính xác, đọc giá trị góc trên bàn độ tương ứng.
Trong quá trình đo, cần tránh va chạm vào máy và không di chuyển chân máy để đảm bảo độ chính xác của kết quả.

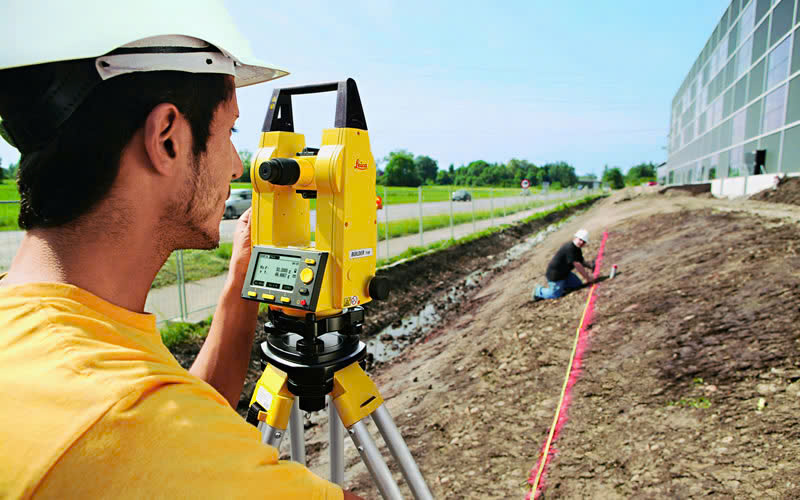

Vận hành máy kinh vĩ đúng chuẩn
5. Một số lưu ý khi sử dụng máy kinh vĩ
Để máy kinh vĩ hoạt động bền bỉ và chính xác, người dùng cần vệ sinh ống kính và thân máy sau mỗi ngày làm việc. Máy nên được bảo quản trong hộp chuyên dụng, tránh ẩm mốc và nhiệt độ cao.
Ngoài ra, cần kiểm tra định kỳ độ chính xác của máy, đặc biệt trước các công việc quan trọng. Không tự ý tháo rời các bộ phận bên trong nếu không có chuyên môn kỹ thuật.
6. Địa chỉ mua kinh vĩ chính hãng, uy tín
MÁY ĐỊNH VỊ XYZ PHÂN PHỐI CHÍNH HÃNG MÁY TRẮC ĐỊA
CÔNG TY TNHH MÁY ĐỊNH VỊ XYZ Tự hào là đơn vị hàng đầu chuyên cung cấp các loại máy trắc địa chính hãng, phục vụ hiệu quả cho các dự án xây dựng, khảo sát địa hình, giao thông và quản lý địa chính. Chúng tôi mang đến những giải pháp công nghệ tiên tiến nhất, giúp công việc của bạn đạt độ chính xác cao và hiệu suất vượt trội.
Khi chọn mua máy trắc địa tại XYZ, quý khách sẽ được:
- Sản phẩm chính hãng 100%: Chúng tôi cam kết cung cấp thiết bị từ các thương hiệu uy tín, có đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
- Hỗ trợ kỹ thuật toàn diện: Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hướng dẫn sử dụng chi tiết, cài đặt phần mềm và hỗ trợ kỹ thuật tận nơi, giúp bạn làm chủ thiết bị một cách nhanh chóng.
- Dịch vụ hậu mãi chuyên nghiệp: Bên cạnh chính sách bảo hành chính hãng, chúng tôi còn cung cấp dịch vụ bảo trì và hiệu chuẩn định kỳ, đảm bảo máy luôn hoạt động ổn định và chính xác.
- Giao hàng và chi phí tối ưu: Chúng tôi hỗ trợ giao hàng toàn quốc miễn phí, đảm bảo sản phẩm đến tay khách hàng nhanh chóng với mức giá cạnh tranh nhất.
Hãy liên hệ với chúng tôi ngay hôm nay để nhận được tư vấn chuyên sâu và báo giá ưu đãi đặc biệt.
Địa chỉ: 57 Phổ Quang, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam
Điện thoại: 0824 99 10 99
Email: maydinhvixyz@gmail.com
Website: maydinhvixyz.com
7. Kết luận
Hiểu rõ cấu tạo máy kinh vĩ và nắm vững cách vận hành đúng chuẩn là yếu tố quan trọng giúp nâng cao hiệu quả đo đạc và đảm bảo độ chính xác trong công việc trắc địa. Dù là thiết bị truyền thống, máy kinh vĩ vẫn giữ vai trò quan trọng trong nhiều hạng mục xây dựng và đo đạc hiện nay. Việc sử dụng đúng kỹ thuật kết hợp với bảo dưỡng định kỳ sẽ giúp máy kinh vĩ hoạt động ổn định và bền bỉ theo thời gian.
